NTN MA1318TX軸承代號說明
M
A
1
3
1
8
T
X
MA：M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：寬度系列：01系列
3：尺寸系列：03系列
18：內徑：90 mm
T：外圈內徑中帶雙擋邊
X：X-Bar復合鋼
MA：
M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
1：
寬度系列：01系列
3：
尺寸系列：03系列
18：
內徑：90 mm
T：
外圈內徑中帶雙擋邊
X：
X-Bar復合鋼
NTN MA1318TX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 92000 lbf 410000 N 410.00 kN |
| 基本額定動載荷 | 75500 lbf 335000 N 335.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MA1318TX軸承尺寸規格
| 圓柱滾子軸承 -可分離型，普通內圈，外圈帶兩個擋圈 - 尺寸 | |
| B | 3.5433 in 90.000 mm |
| D | 7.4803 in 190.000 mm |
| W | 1.6929 in 43.000 mm |
| A | 4.4890 in 114.020 mm |
| C | 6.5118 in 165.400 mm |
| R | 0.1559 in 3.960 mm |
| U（普通內外圈） | 4.2598 in 108.200 mm |
| V（加強筋內外圈） | 4.4803 in 113.800 mm |
| X（普通內外圈） | 6.7992 in 172.700 mm |
| Z（加強筋內外圈） | 6.5118 in 165.400 mm |
| r | 0.1000 in 2.540 mm |

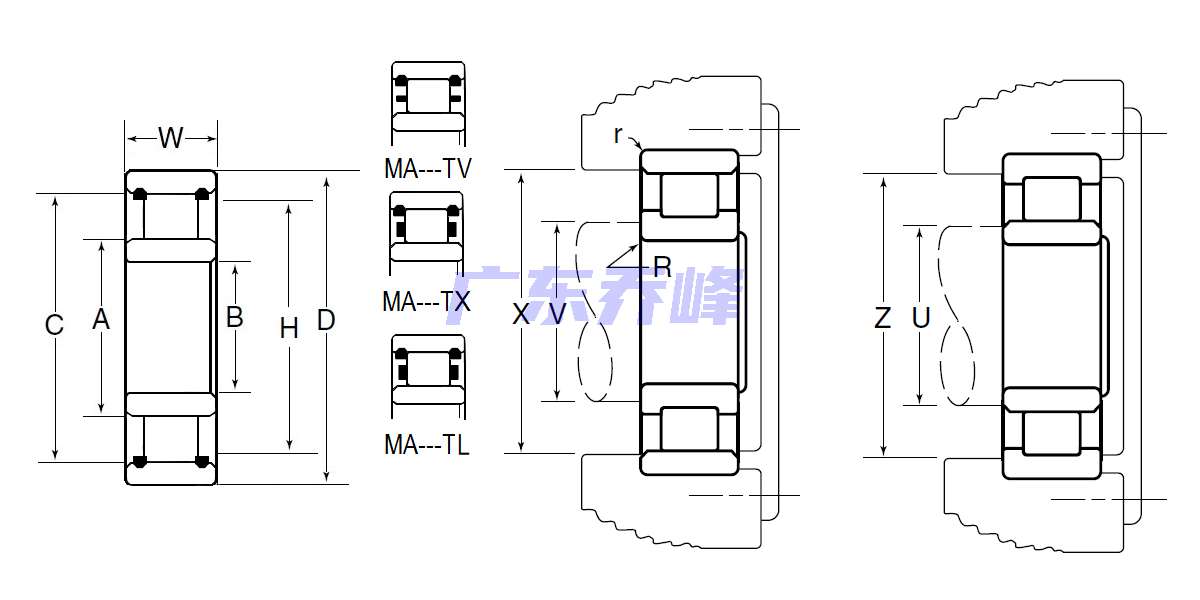

NTN MA1318TX軸承尺寸圖
