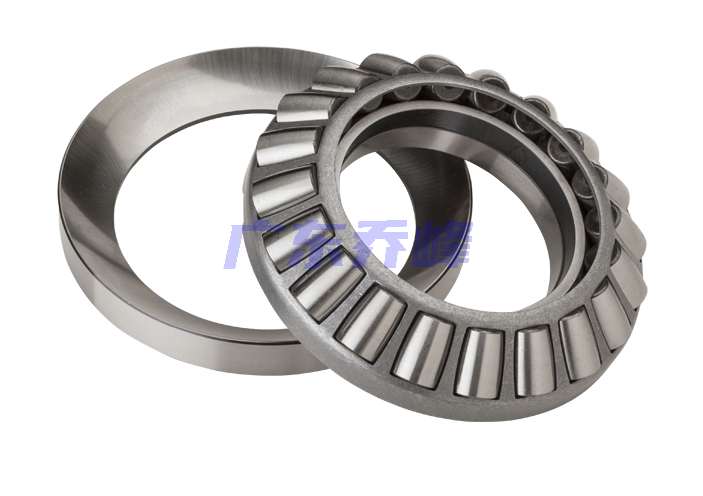

NTN 293/500軸承技術規格
| 類型 | 推力調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 530轉/分鐘 |
| 結構 | 單列 |
| 外圈矯正 | 直接 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2920000 lbf 13000000 N 13000.00 kN |
| 基本額定動載荷 | 570000 lbf 2540000 N 2540.00 kN |
| 附件 | 開式 |
| 重量 | 224.871 lb 102.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 293/500軸承尺寸規格
| 推力調心滾子軸承 - 尺寸 | |
| d | 19.6850 in 500.000 mm |
| D | 26.3780 in 670.000 mm |
| d1 | 25.7480 in 654.000 mm |
| D1 | 22.5984 in 574.000 mm |
| T | 4.0551 in 103.000 mm |
| A | 10.5512 in 268.000 mm |
| B1 | 1.2992 in 33.000 mm |
| C | 2.1654 in 55.000 mm |
| r | 0.1969 in 5.000 mm |
| da min | 22.6378 in 575.000 mm |
| Da max | 24.2126 in 615.000 mm |
| ras max | 0.1575 in 4.000 mm |

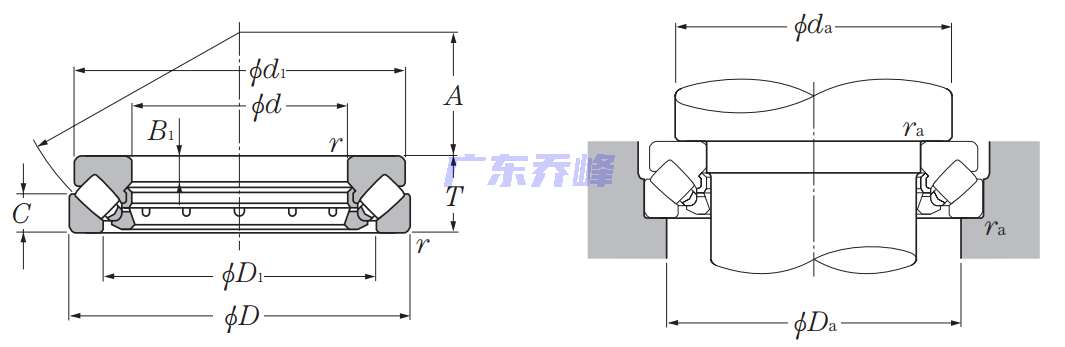

NTN 293/500軸承尺寸圖
