NTN 63/32LLUNRC3軸承代號說明
6
3
/
3
2
L
L
U
N
R
C
3
6：深溝球軸承
3：尺寸系列：03系列
/：分隔符
32：內徑：32 mm
LLU：雙面接觸式密封
NR：帶止動環和止動槽
C3：C3游隙
6：
深溝球軸承
3：
尺寸系列：03系列
/：
分隔符
32：
內徑：32 mm
LLU：
雙面接觸式密封
NR：
帶止動環和止動槽
C3：
C3游隙
NTN 63/32LLUNRC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 13.1 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 3800 lbf 16900 N 16.90 kN |
| 基本額定動載荷 | 7410 lbf 33000 N 33.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 63/32LLUNRC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 1.2598 in 32.000 mm |
| D | 2.9528 in 75.000 mm |
| B | 0.7874 in 20.000 mm |
| D1 | 2.8280 in 71.830 mm |
| D2 | 3.2126 in 81.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.5157 in 38.500 mm |
| da max | 1.7126 in 43.500 mm |
| Da max | 2.6969 in 68.500 mm |
| ras max | 0.0394 in 1.000 mm |

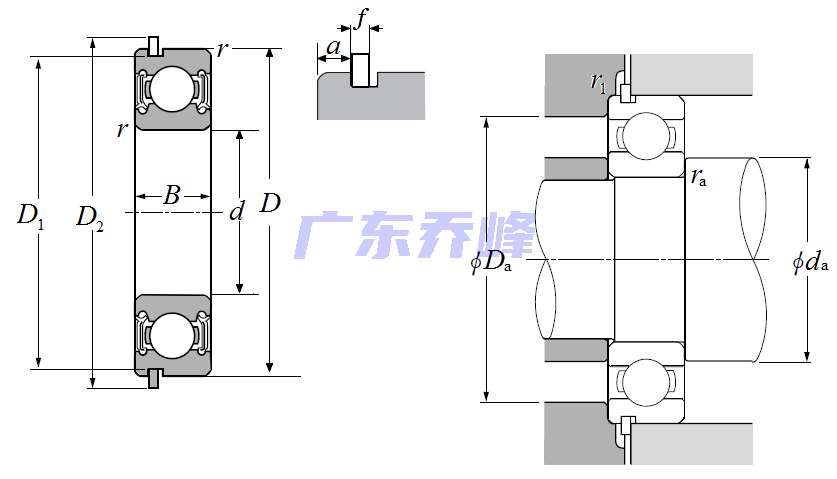

NTN 63/32LLUNRC3軸承尺寸圖
