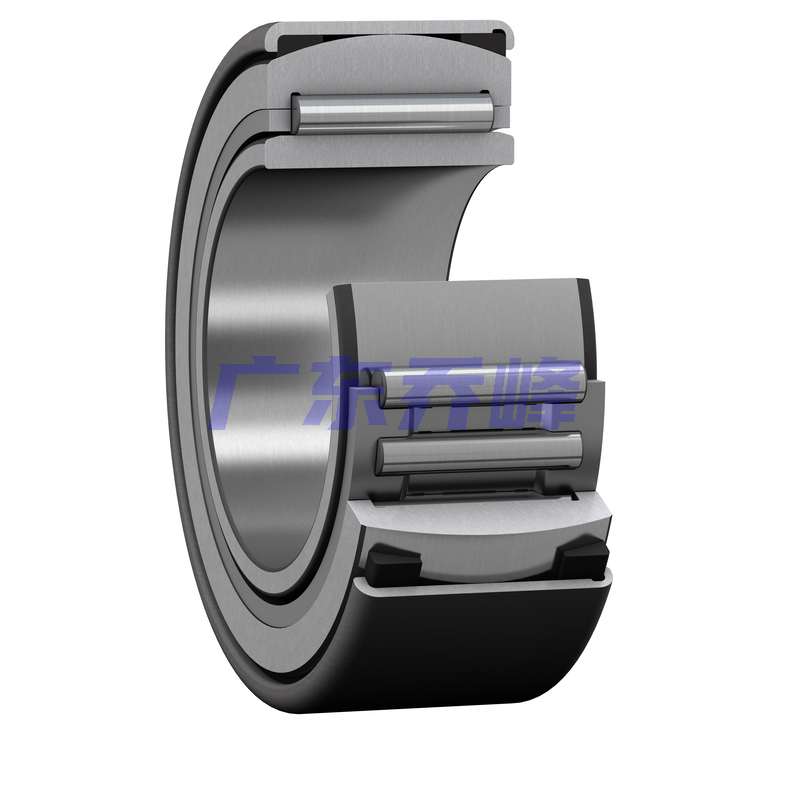

SKF PNA17/35軸承
| 設計 | PNA 17/35 |
SKF PNA17/35軸承尺寸
| 內徑 | d | 17mm |
| 外徑 | D | 35mm |
| 寬度 | B | 16mm |
| 內圈滾道直徑 | F | 20mm |
| 隔套肩部內徑 | D? | 30.5mm |
| 鋼板緊定套的倒角尺寸 | r min. | 0.8mm |
| 內圈倒角尺寸 | r?,? min. | 0.3mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 0.5mm |
SKF PNA17/35軸承擋肩尺寸
| 軸承座最小可允許擋肩軸徑 | d? min. | 19mm |
| 軸承座最小可允許擋肩 | D? min. | 29.5mm |
| 軸承座最大可允許擋肩直徑 | D? max. | 30.5mm |
| 倒角半徑 | r? max. | 0.8mm |
| 倒角半徑 | rb max. | 0.3mm |
SKF PNA17/35軸承數據計算
| 基本額定動載 | 13.2kN |
| 基本額定靜載荷 | 19.3kN |
| 疲勞載荷限值 | 2.28kN |
| 參考轉速 | 19000r/min |
| 極限轉速 | 22000r/min |
SKF PNA17/35軸承質量
| 軸承重量 | 0.073kg |
SKF PNA17/35軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF PNA17/35軸承尺寸圖
