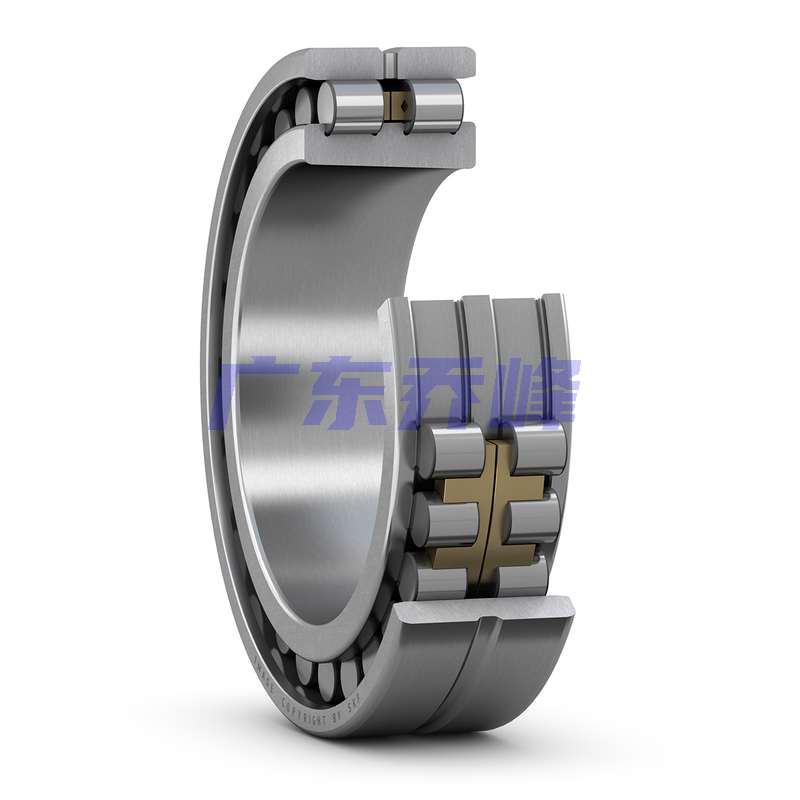

SKF NN3048K/SPW33軸承尺寸
| 內徑 | d | 240mm |
| 外徑 | D | 360mm |
| 寬度 | B | 92mm |
| 內圈肩部直徑（NN 設計） | d? | 285.2mm |
| 外圈滾道直徑（NN 設計） | E | 330mm |
| 外圈潤滑槽寬度 | b | 15.2mm |
| 潤滑孔直徑（外圈） | K | 7.5mm |
| 外圈倒角尺寸 | r?,? min. | 3mm |
| 內圈倒角尺寸（配有圓錐孔的軸承） | r?,? min. | 1.1mm |
| 正常位置軸承套圈相對于其他正常位置套圈許可軸向位移（所有） | s max. | 2mm |
| 圓錐孔，錐度 1:12 |
SKF NN3048K/SPW33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 253mm |
| 軸承座擋肩尺寸 | D? min. | 333mm |
| 軸承座擋肩尺寸 | D? max. | 347mm |
| 噴油嘴位置（不能選擇 TNHA 保持架） | d? | 322.4mm |
SKF NN3048K/SPW33軸承數據計算
| 基本額定動載 | 842kN |
| 基本額定靜載荷 | 1560kN |
| 疲勞載荷限值 | 153kN |
| 潤滑脂潤滑可達轉速 | 2200r/min |
| 油氣潤滑法可達轉速 | 2600r/min |
| 參考潤滑脂量 | 288cm3 |
| 軸向靜剛度（指導值） | 5180N/μm |
SKF NN3048K/SPW33軸承質量
| 軸承重量 | 30.5kg |
SKF NN3048K/SPW33軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NN3048K/SPW33軸承尺寸圖
