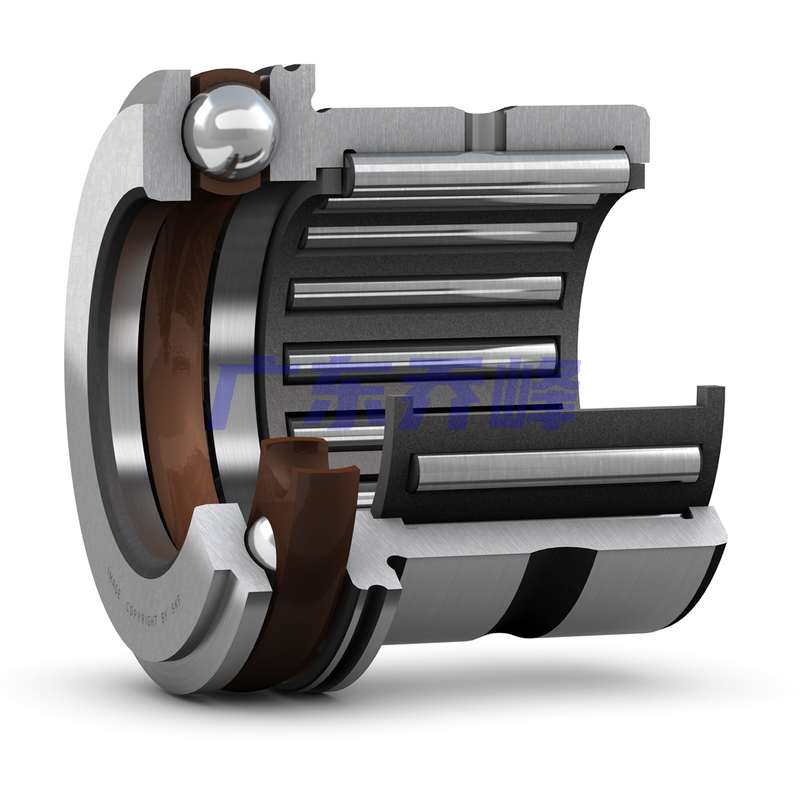

SKF NKX12軸承尺寸
| 滾子下直徑 | Fw | 12mm |
| 外徑 | D | 21mm |
| 外圈寬度 | C | 23mm |
| ThBB 高度（不包括引導法蘭或徑向軸承組件） | C? | 9mm |
| 法蘭側面到潤滑孔（fcThBB）的距離 | C? | 6.5mm |
| 孔徑范圍（ThBB） | d | 12mm |
| 法蘭外徑（NKX） | D? | 26.1mm |
| 外圈倒角尺寸 | r?,? min. | 0.3mm |
SKF NKX12軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 21.7mm |
| 倒角半徑 | r? max. | 0.3mm |
| 倒角半徑（ThBB） | rb max. | 0.3mm |
| 相關內圈內徑 | d? | 9mm |
| 內圈滾道直徑 | F | 12mm |
| 相關內圈寬度 | B? | 16mm |
SKF NKX12軸承數據計算
| 基本額定動載荷，徑向 | 9.13kN |
| 基本額定靜載荷，徑向 | 12kN |
| 基本額定動載荷，軸向 | 10.4kN |
| 基本額定靜載荷，軸向 | 16.6kN |
| 軸向疲勞載荷極限，徑向 | 1.43kN |
| 疲勞載荷極限，軸向 | 0.62kN |
| 最小軸向載荷系數 | 0.0014 |
| 參考轉速 | 9000r/min |
| 極限轉速 | 13000r/min |
SKF NKX12軸承質量
| 軸承重量 | 0.038kg |
SKF NKX12軸承相關產品
| 內圈 | IR 9x12x16 |
SKF NKX12軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF NKX12軸承尺寸圖
