SKF 3203A-2RS1TN9/MT33軸承尺寸
| 內徑 | d | 17mm |
| 外徑 | D | 40mm |
| 寬度 | B | 17.5mm |
| 內圈肩部凹槽直徑 | d? ≈ | 23.3mm |
| 外圈肩部凹槽直徑 | D? ≈ | 34.95mm |
| 內圈倒角尺寸 | r?,? min. | 0.6mm |
| 距離載荷點 | a | 23mm |
SKF 3203A-2RS1TN9/MT33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 21.4mm |
| 軸擋肩直徑 | d? max. | 23mm |
| 軸承座擋肩尺寸 | D? max. | 35.6mm |
| 倒角半徑 | r? max. | 0.6mm |
SKF 3203A-2RS1TN9/MT33軸承數據計算
| 基本額定動載 | 14.3kN |
| 基本額定靜載荷 | 8.8kN |
| 疲勞載荷限值 | 0.365kN |
| 極限轉速 | 12000r/min |
| 計算系數 | 0.06 |
| 計算系數 | 0.8 |
| 計算系數 | 0.63 |
| 計算系數 | 0.66 |
| 計算系數 | 0.78 |
| 計算系數 | 1.24 |
SKF 3203A-2RS1TN9/MT33軸承質量
| 軸承重量 | 0.096kg |

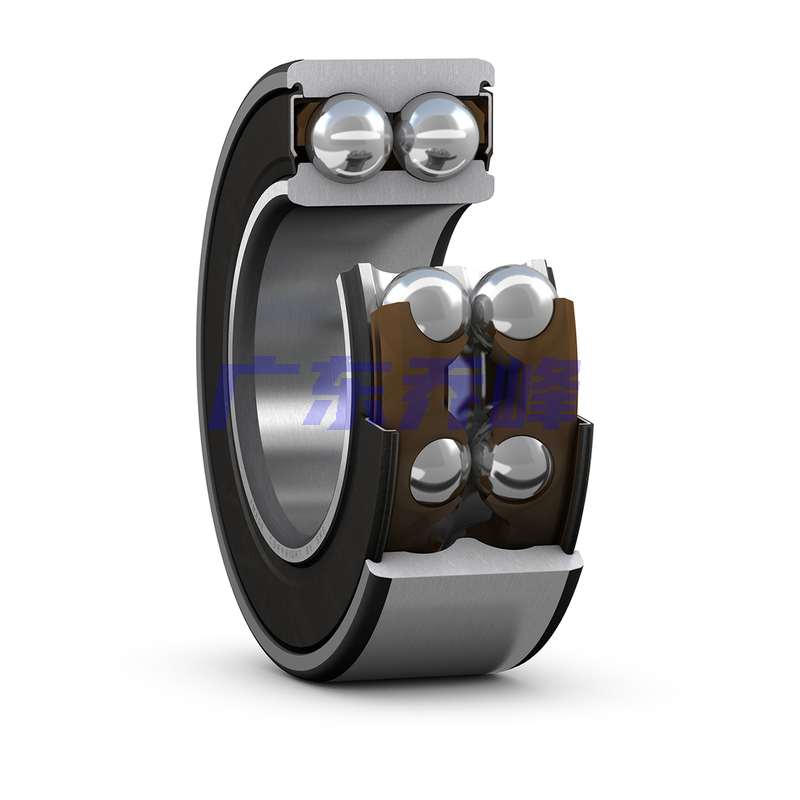

SKF 3203A-2RS1TN9/MT33軸承（3D圖）
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉，右鍵按住移動，滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看，可在電腦端查看。
3、如發現圖紙有誤，歡迎及時告知我們。
SKF 3203A-2RS1TN9/MT33軸承尺寸圖
