NTN WPS100GPC軸承代號說明
W
P
S
1
0
0
G
P
C
WPS：特殊外球面軸承，寬外圈
100GPC：型號：100GPC
WPS：
特殊外球面軸承，寬外圈
100GPC：
型號：100GPC
NTN WPS100GPC軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 5900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL205-100 |
| 潤滑方式 | 不可再潤滑 |
| 鎖緊套型號 | C-100#BCA |
| 基礎外圈型號 | 205 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.573 lb 0.260 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN WPS100GPC軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 1 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 1.3740 in 34.900 mm |
| B1 | 1.7480 in 44.400 mm |
| r | 0.0394 in 1.000 mm |
| ds | 1/4-28 UNF |
| G | 0.1890 in 4.800 mm |
| d3 | 1.4961 in 38.000 mm |
| B5 | 0.5315 in 13.500 mm |
| S1 | 1.0591 in 26.900 mm |
| S | 0.6870 in 17.450 mm |

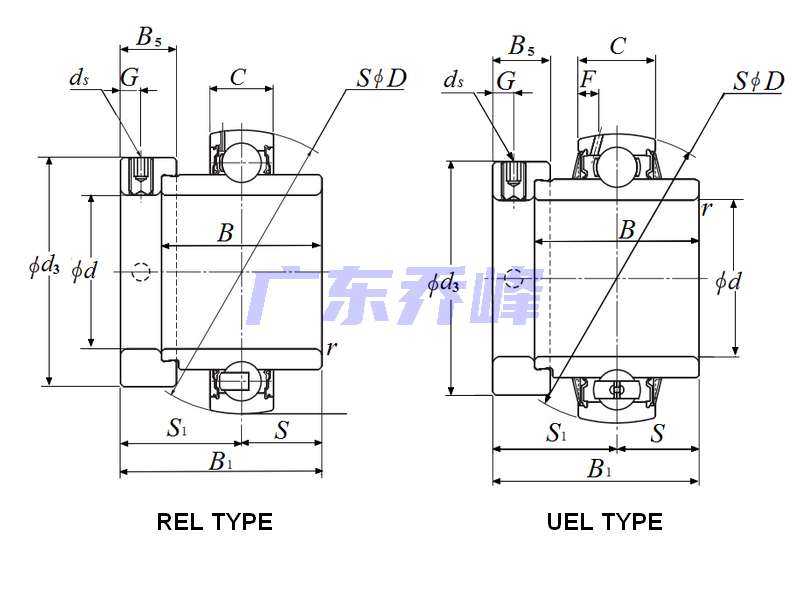

NTN WPS100GPC軸承尺寸圖
NTN WPS100GPC軸承相關配件/適用型號
| C-100#BCA | 詳細尺寸，：13.487mm，j：38.000mm，r2max：4.800mm |
