NTN 5219SC3軸承代號說明
5
2
1
9
S
C
3
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
19：內徑：95 mm
S：內部設計優化
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
19：
內徑：95 mm
S：
內部設計優化
C3：
C3游隙
NTN 5219SC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 鋁 |
| 滾珠材質 | 鋼 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 30500 lbf 135000 N 135.00 kN |
| 基本額定動載荷 | 32500 lbf 144000 N 144.00 kN |
| 附件 | 開式 |
| 重量 | 10.761 lb 4.881 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5219SC3軸承尺寸規格
| 雙列角接觸球軸承 - 開式，5200&5300系列 - 尺寸 | |
| d | 3.7402 in 95.000 mm |
| D | 6.6929 in 170.000 mm |
| B | 2.1890 in 55.600 mm |
| r | 0.0827 in 2.100 mm |
| 接觸角 | 25 o |
| a | 3.9764 in 101.000 mm |

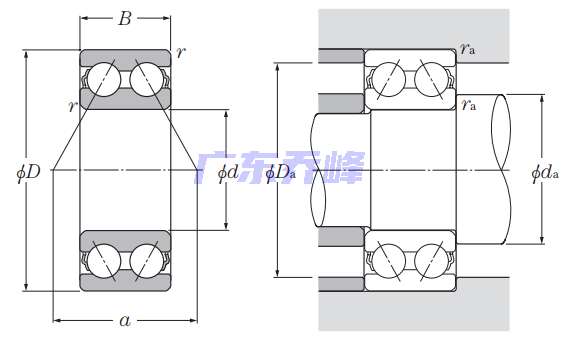

NTN 5219SC3軸承尺寸圖
