NTN SFCW2232-507N1軸承技術規格
| 類型 | 四螺栓圓形法蘭式軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | MX-W22232EALLKD1C3 |
| 軸承座型號 | SFC232N1 |
| 緊定襯套型號 | HA2332M1 |
| 殼體材質 | 球墨鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 性能 | 重型 |
| 端蓋類型 | 開式 |
| 基本額定動載荷 | 275000 lbf 1220000 N 872.00 kN |
| 基本額定靜載荷 | 312000 lbf 1390000 N 1390.00 kN |
| 極限轉速 | 1000轉/分鐘 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN SFCW2232-507N1軸承尺寸規格
| 密封球面法蘭式軸承座單元，SFCW系列 - 尺寸 | |
| d | 5.4375 in 138.113 mm |
| a | 20.4724 in 520.0 mm |
| b | 5.3150 in 135.0 mm |
| c | 1.7717 in 45.0 mm |
| m | 17.1260 in 435.0 mm |
| f | 14.1176 in 360.0 mm |
| j | 2.5591 in 65.0 mm |
| s | 1.3780 in 35.0 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

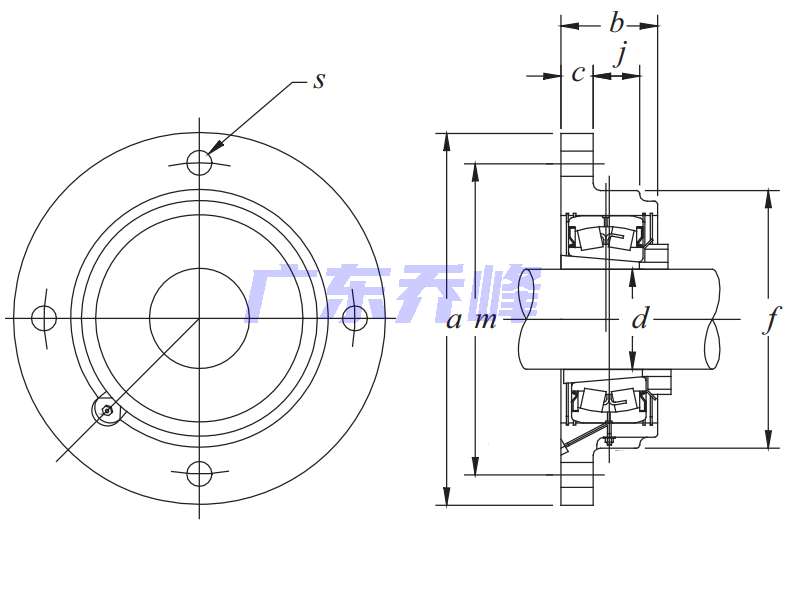

NTN SFCW2232-507N1軸承尺寸圖
NTN SFCW2232-507N1軸承安裝指南
| 軸向位移 - Min. | 0.047 in |
| 軸向位移 - Max. | 0.063 in |
| 推薦的鎖緊螺母旋轉角度 | 150 o |
| 液壓 - Min. | 3950 lb/in2 |
| 液壓 - Max. | 5250 lb/in2 |
NTN SFCW2232-507N1軸承同尺寸型號
| SFCW2232-507N1 | 詳細尺寸，d：138.113mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| C-SFCW2232-507N1 | 詳細尺寸，d：138.113mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| 共計找到2條記錄 | |
NTN SFCW2232-507N1軸承相關配件/適用型號
| MX-W22232EALLKD1C3 | 詳細尺寸，d：160.000mm，dD：290.000mm，b：104.000mm，r：1.500mm |
