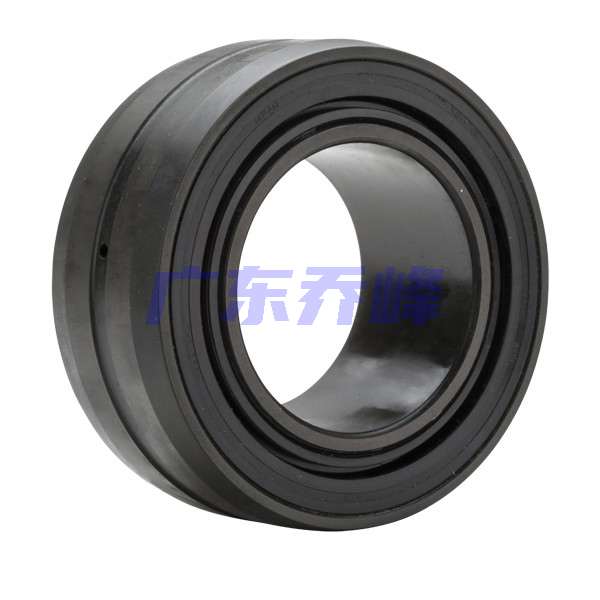

NTN MX-W22232EALLKD1C3軸承代號說明
M
X
-
W
2
2
2
3
2
E
A
L
L
K
D
1
C
3
MX-：所有部件均涂有磷酸鹽
W：寬系列整體密封調心滾子軸承
2：調心滾子軸承
2：寬度尺寸系列：2系列
2：外徑尺寸系列：2系列
32：內徑：160 mm
EA：EA型，帶壓制鋼保持架，高載荷
LL：兩個帶鋼墊板的整體式卡帶密封件
K：錐孔，錐角 1:12
D1：外圈潤滑油槽油孔
C3：C3游隙
MX-：
所有部件均涂有磷酸鹽
W：
寬系列整體密封調心滾子軸承
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
2：
外徑尺寸系列：2系列
32：
內徑：160 mm
EA：
EA型，帶壓制鋼保持架，高載荷
LL：
兩個帶鋼墊板的整體式卡帶密封件
K：
錐孔，錐角 1:12
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN MX-W22232EALLKD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼（IR/OR為磷酸鹽涂層） |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 1000轉/分鐘 |
| 錐角 | 1:12 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | 公制 |
| 外圈矯正 | 重新潤滑 |
| 結構 | 單列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 312000 lbf 1390000 N 1390.00 kN |
| 基本額定動載荷 | 275000 lbf 1220000 N 872.00 kN |
| 附件 | 雙面密封 |
| 重量 | 56.000 lb 25.401 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN MX-W22232EALLKD1C3軸承尺寸規格
| 密封調心滾子軸承 - 圓錐孔 - 尺寸 | |
| d | 6.2992 in 160.000 mm |
| D | 11.4173 in 290.000 mm |
| B | 4.0945 in 104.000 mm |
| r | 0.0591 in 1.500 mm |
| W0 | 0.6693 in 17.000 mm |

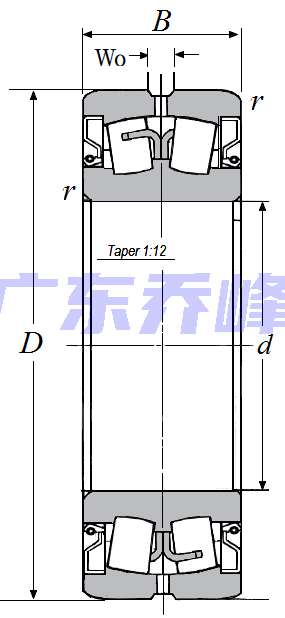

NTN MX-W22232EALLKD1C3軸承尺寸圖
NTN MX-W22232EALLKD1C3軸承相關配件/適用型號
| SFCW2232-507N1 | 詳細尺寸，d：138.113mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| SFCW2232-508N1 | 詳細尺寸，d：139.700mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| SFCW2232N1 | 詳細尺寸，d：140.000mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| C-SFCW2232-507N1 | 詳細尺寸，d：138.113mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| C-SFCW2232-508N1 | 詳細尺寸，d：139.700mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| C-SFCW2232N1 | 詳細尺寸，d：140.000mm，f：520.000mm，c：45.000mm，b：135.000mm，：435.000mm |
| SPAW2232-507N1 | 詳細尺寸，d：138.113mm，h：169.89999mm，f：559.000mm，b：135.000mm，2b：159.000mm |
| SPAW2232-508N1 | 詳細尺寸，d：139.700mm，h：169.89999mm，f：559.000mm，b：135.000mm，2b：159.000mm |
| SPAW2232N1 | 詳細尺寸，d：140.000mm，h：169.89999mm，f：559.000mm，b：135.000mm，2b：159.000mm |
| SPW2232-507N1 | 詳細尺寸，d：138.113mm，h：170.00000mm，f：550.000mm，b：135.000mm，2b：160.000mm |
| SPW2232N1 | 詳細尺寸，d：140.000mm，h：170.00000mm，f：550.000mm，b：135.000mm，2b：160.000mm |
| C-SPAW2232-507N1 | 詳細尺寸，d：138.113mm，h：169.89999mm，f：559.000mm，2b：159.000mm，r：259.994mm |
| C-SPAW2232-508N1 | 詳細尺寸，d：139.700mm，h：169.89999mm，f：559.000mm，2b：159.000mm，r：259.994mm |
| C-SPW2232-507N1 | 詳細尺寸，d：138.113mm，h：170.00000mm，f：550.000mm，2b：160.000mm，r：260.000mm |
| CM-SPAW2232-507N1 | 詳細尺寸，d：138.113mm，h：169.89999mm，f：559.000mm，2b：159.000mm，r：246.990mm |
| CM-SPAW2232-508N1 | 詳細尺寸，d：139.700mm，h：169.89999mm，f：559.000mm，2b：159.000mm，r：246.990mm |
| CM-SPW2232-507N1 | 詳細尺寸，d：138.113mm，h：170.00000mm，f：550.000mm，2b：160.000mm，r：247.000mm |
