NTN N1016KD1C1NAP4軸承代號說明
N
1
0
1
6
K
D
1
C
1
N
A
P
4
N：外圈無擋邊，內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
16：內徑：80 mm
K：錐孔，錐角 1:12
D1：帶油槽油孔，可再潤滑
C1NA：C1游隙范圍減小（但平均游隙相同）
P4：P4級精度
N：
外圈無擋邊，內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
16：
內徑：80 mm
K：
錐孔，錐角 1:12
D1：
帶油槽油孔，可再潤滑
C1NA：
C1游隙范圍減小（但平均游隙相同）
P4：
P4級精度
NTN N1016KD1C1NAP4軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，機加工黃銅 |
| 極限轉速-油潤滑 | 6700轉/分鐘 |
| 極限轉速-脂潤滑 | 5700轉/分鐘 |
| 錐角 | 1:12 |
| 軸承設計型式 | 圓錐內孔 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 20300 lbf 90500 N 90.50 kN |
| 基本額定動載荷 | 16300 lbf 72500 N 72.50 kN |
| 重量 | 2.105 lb 0.955 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN N1016KD1C1NAP4軸承尺寸規格
| 圓柱滾子軸承 - 圓錐孔 -內圈帶兩個加強筋，普通外圈，Oil Hole - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| Ew | 4.4685 in 113.500 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.4055 in 86.500 mm |
| Db max | 4.6654 in 118.500 mm |
| Db min | 4.4882 in 114.000 mm |
| r1as max | 0.0394 in 1.000 mm |

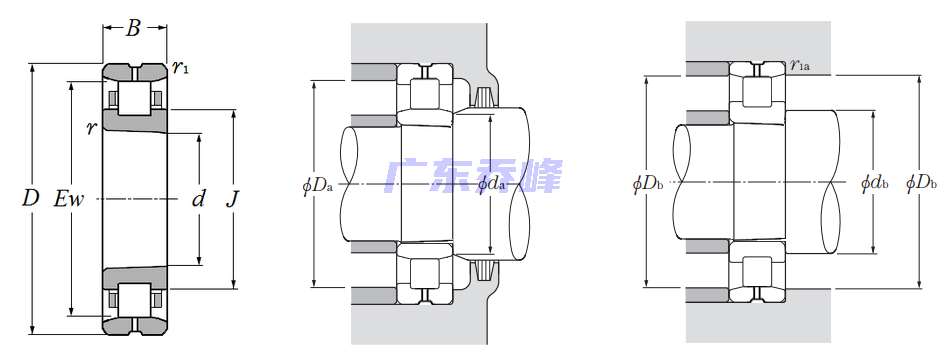

NTN N1016KD1C1NAP4軸承尺寸圖
