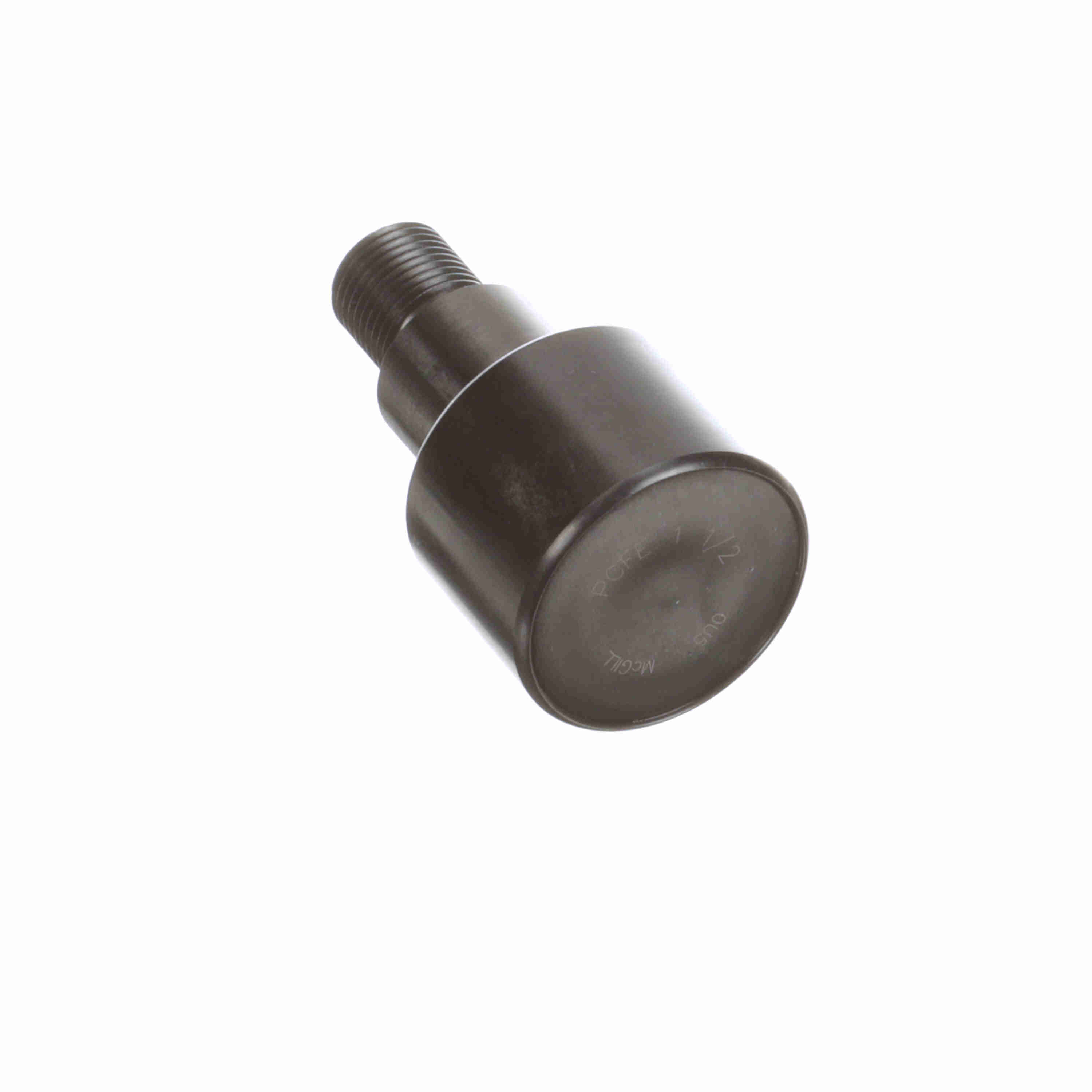

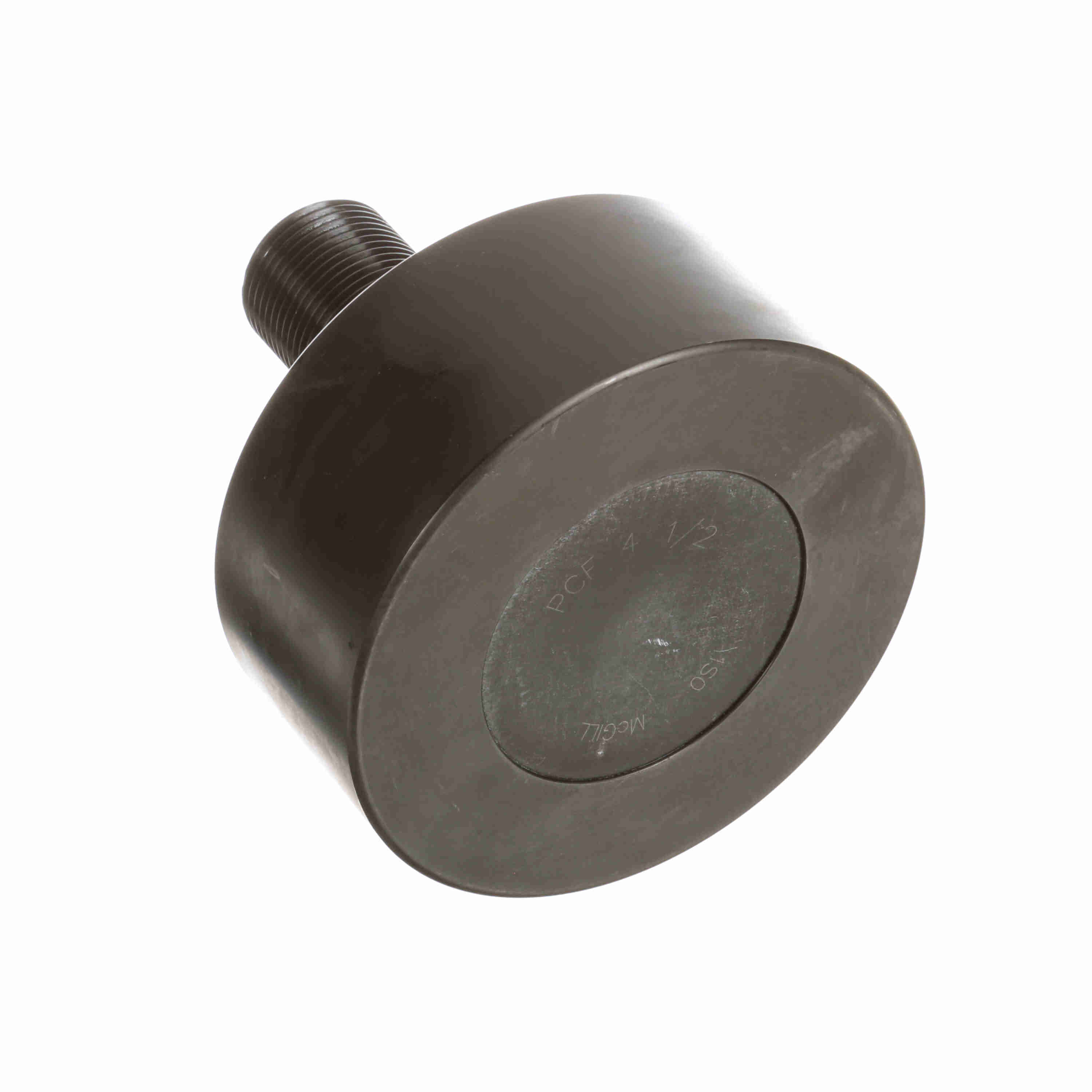

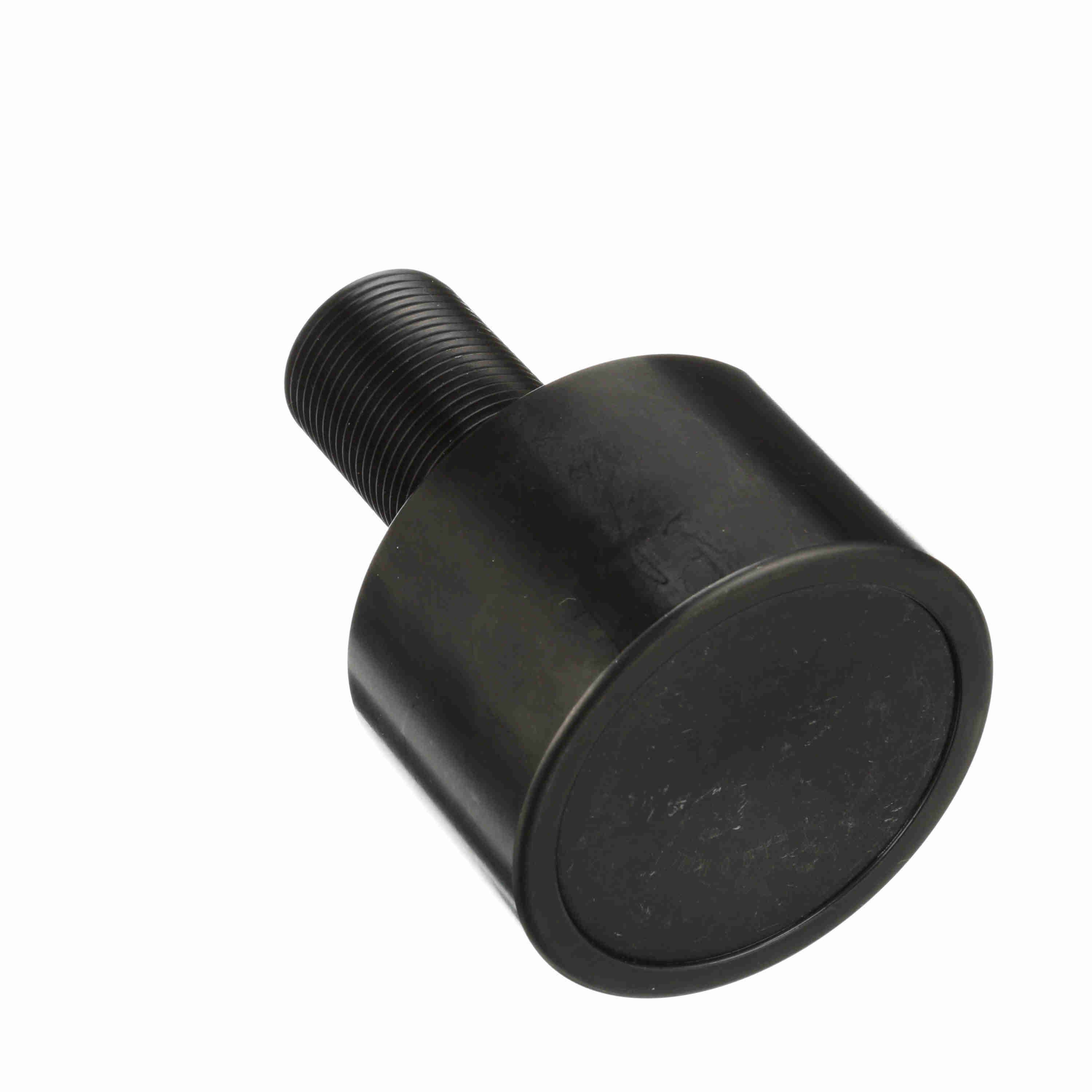

MCGILL PCFE1-1/2軸承尺寸、參數與圖紙

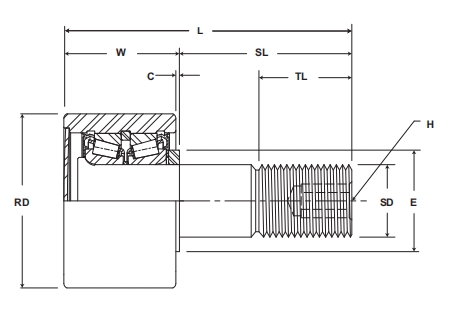

| 基本尺寸 (in) | |
| 凸輪外徑 RD | 1.5 |
| 凸輪寬度 W | 1.19 |
| 螺柱直徑 SD | 0.625 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 SL | 1.5 |
| 端板加長件 C | 0.06 |
| 螺紋長度 TL | 0.75 |
| 螺栓滾輪總長度 L | 2.69 |
| 安裝尺寸 (in) | |
| 六角孔徑 H | 0.25 |
| 最小凸臺直徑 E | 1.13 |
| 殼體孔徑 | 0.878 |
| 殼體孔徑公差 | ±.001 |
| 其他參數 | |
| 滾動體類型 | 滾珠 |

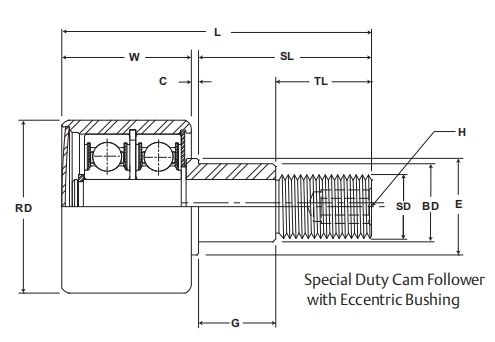

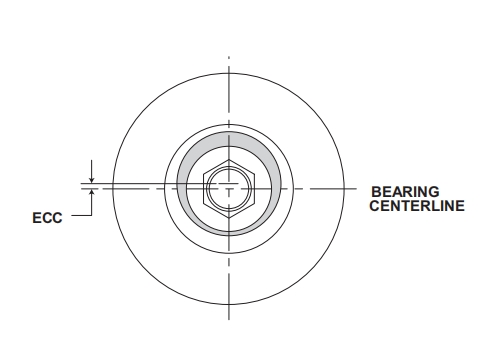

| 偏心尺寸 ECC | 0.03 |
| 偏心尺寸 G | 0.73 |
| 偏心尺寸 BD | 0.875 |
| 螺紋類型 | 5/8-18 |
| 夾緊力矩 N·m | 650 |
| 重量 | |
| 0.51 | |
| 載荷 | |
| 滾輪動載荷 | 2520 |
| 滾輪動態推力載荷 | 1320 |
| 滾輪靜載荷 | 1370 |
