NTN KR90H軸承技術規格
| 類型 | 凸輪從動軸承 |
| 材質 | 淬透鋼 |
| 螺紋類型 | 公制 |
| 保持架材質 | 壓制鋼 |
| 極限轉速-油潤滑 | 5500轉/分鐘 |
| 極限轉速-脂潤滑 | 4000轉/分鐘 |
| 滾子型式 | 凸度滾子 |
| 螺柱類型 | 公制 |
| 軸承類型 | 滾針軸承 |
| 外圈類型 | 球面 |
| 附件 | 開式 |
| 驅動裝置型式 | 六角頭 |
| 結構 | 單列 |
| 扭矩 | 360.0 N ·m |
| 基本額定靜載荷 | 19900 lbf 88500 N |
| 基本額定動載荷 | 10100 lbf 45000 N |
| 軌道額定載荷 | 2560 lbf 11400 N |
| 重量 | 4.299 lb 1.950 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN KR90H軸承尺寸規格
| 凸輪從動螺柱式滾輪軸承 - 球面外圈，KR..H型 - 尺寸 | |
| G | M30x1.5 |
| B1 | 3.9370 in 100.000 mm |
| B2 | 2.4803 in 63.000 mm |
| D | 3.5433 in 90.000 mm |
| D公差 | 0/-0.0020 in 0/-0.050 mm |
| B | 1.4567 in 37.000 mm |
| C | 1.3780 in 35.000 mm |
| d1 | 1.1811 in 30.000 mm |
| d1公差 | 0/-0.0008 in 0/-0.021 mm |
| G1 | 1.2598 in 32.000 mm |
| e | 2.0866 in 53.000 mm |
| B3 | 0.5906 in 15.000 mm |
| a | 0.1575 in 4.000 mm |
| F | 1.4961 in 38.000 mm |
| C1 | 0.0394 in 1.000 mm |
| h | 0.3150 in 8.000 mm |
| m | 0.3150 in 8.000 mm |
| 注油嘴尺寸 | NIP-B8 |

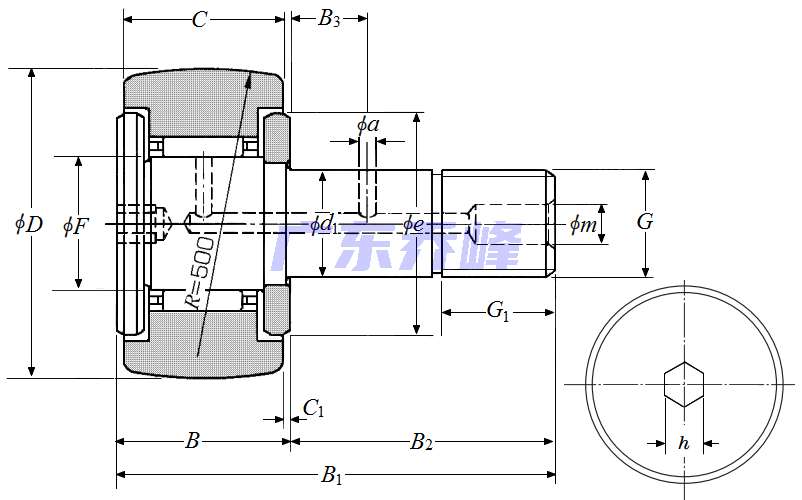

NTN KR90H軸承尺寸圖
