NTN A-JEL210-200D1軸承代號說明
A
-
J
E
L
2
1
0
-
2
0
0
D
1
A-：從非鎖定機構側進行潤滑
JEL：窄內圈，帶偏心鎖環
2：系列：輕型承重
10：內徑系列：50 mm 系列
-：內徑分隔符
200：內徑：2 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
JEL：
窄內圈，帶偏心鎖環
2：
系列：輕型承重
10：
內徑系列：50 mm 系列
-：
內徑分隔符
200：
內徑：2 in
D1：
帶油槽油孔，可再潤滑
NTN A-JEL210-200D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3100轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 210 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 5200 lbf 23200 N 23.20 kN |
| 基本額定動載荷 | 7950 lbf 35300 N 35.30 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-JEL210-200D1軸承尺寸規格
| 超一流帶偏心鎖緊套的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 2 in 50.800 mm |
| D | 3.5433 in 90.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.1890 in 30.200 mm |
| B1 | 1.7205 in 43.700 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.7362 in 69.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.2874 in 32.700 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1693 in 4.300 mm |

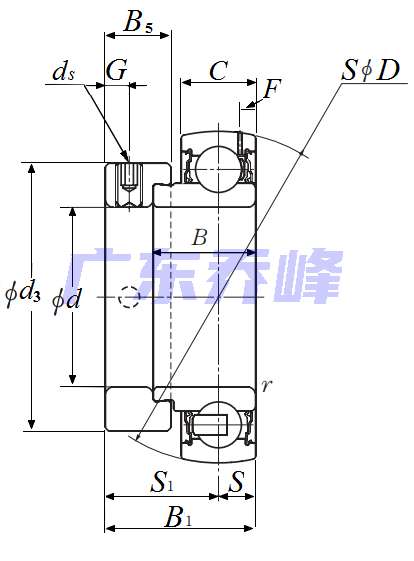

NTN A-JEL210-200D1軸承尺寸圖
NTN A-JEL210-200D1軸承相關配件/適用型號
| JELP-2S | 詳細尺寸，d：50.800mm，h：57.20000mm，b：60.300mm，j：158.000mm，2b：114.300mm，r：206.400mm |
| JELPL-2S | 詳細尺寸，d：50.800mm，h：55.60000mm，b：60.300mm，j：158.000mm，2b：111.900mm，r：206.400mm |
| JELFLU-2S | 詳細尺寸，d：50.800mm，h：189.70000mm，b：46.000mm，r：115.900mm |
