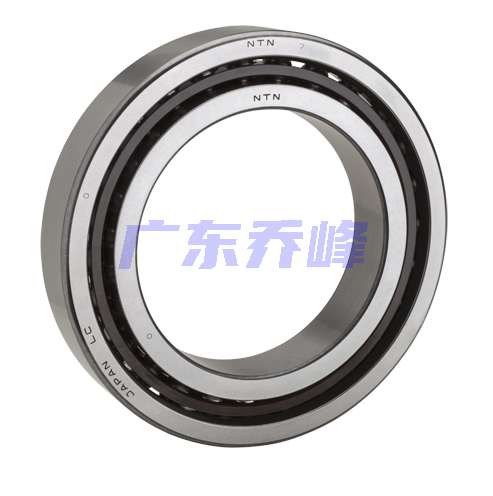

NTN HSB921C軸承代號說明
H
S
B
9
2
1
C
HSB：超高速角接觸球軸承.HSB型
9：尺寸系列：19系列
21：內徑：105 mm
C：接觸角 15o
HSB：
超高速角接觸球軸承.HSB型
9：
尺寸系列：19系列
21：
內徑：105 mm
C：
接觸角 15o
NTN HSB921C軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 9700轉/分鐘 |
| 極限轉速-脂潤滑 | 7300轉/分鐘 |
| 結構 | 單列 |
| 系數 | 11.2 |
| 基本額定靜載荷 | 6700 lbf 29700 N 29.70 kN |
| 基本額定動載荷 | 7750 lbf 34500 N 34.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB921C軸承尺寸規格
| 超高速單列角接觸球軸承 - 尺寸 | |
| d | 4.1339 in 105.000 mm |
| D | 5.7087 in 145.000 mm |
| B | 0.7874 in 20.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a | 1.0433 in 26.500 mm |
| da min | 4.4094 in 112.000 mm |
| Da max | 5.4331 in 138.000 mm |
| ras max | 0.0394 in 1.000 mm |
| 雙列寬度 | 1.5748 in 40.000 mm |
| 三列寬度 | 2.3622 in 60.000 mm |
| 四列寬度 | 3.1496 in 80.000 mm |

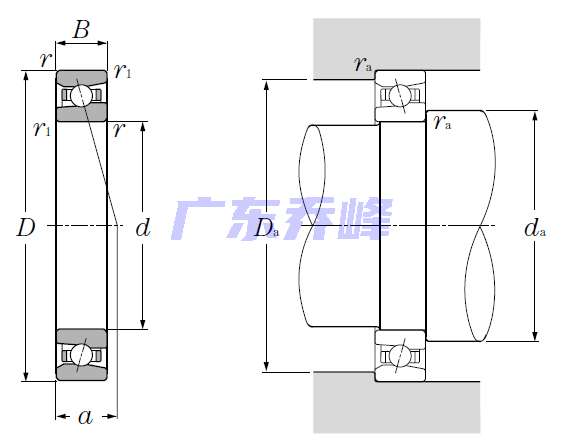

NTN HSB921C軸承尺寸圖
