NTN MR1317EHL軸承代號說明
M
R
1
3
1
7
E
H
L
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：寬度系列：01系列
3：尺寸系列：03系列
17：內徑：85 mm
E：外圈雙擋邊
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
1：
寬度系列：01系列
3：
尺寸系列：03系列
17：
內徑：85 mm
E：
外圈雙擋邊
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架

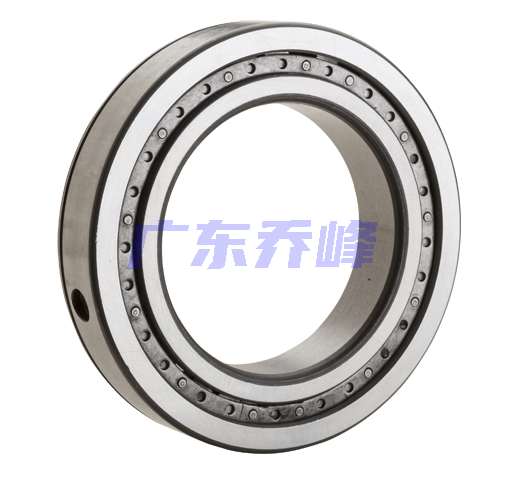

NTN MR1317EHL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 71000 lbf 315000 N 315.00 kN |
| 基本額定動載荷 | 60500 lbf 269000 N 269.00 kN |
| 附件 | 開式 |
| 重量 | 10.205 lb 4.629 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR1317EHL軸承尺寸規格
| 可分離內圈型軸承 -內圈帶一個加強筋，外圈帶兩個加強筋，銷釘孔 - 尺寸 | |
| B | 3.3465 in 85.000 mm |
| D | 7.0866 in 180.000 mm |
| W | 1.6142 in 41.000 mm |
| A | 4.2728 in 108.530 mm |
| F | 4.6551 in 118.240 mm |
| H | 5.8520 in 148.640 mm |
| a | 0.4382 in 11.130 mm |
| b | 0.1799 in 4.570 mm |
| R | 0.1559 in 3.960 mm |
| U（普通內外圈） | 4.0512 in 102.900 mm |
| V（加強筋內外圈） | 4.2717 in 108.500 mm |
| X（普通內外圈） | 6.4685 in 164.300 mm |
| Z（加強筋內外圈） | 6.1890 in 157.200 mm |
| r | 0.1000 in 2.540 mm |

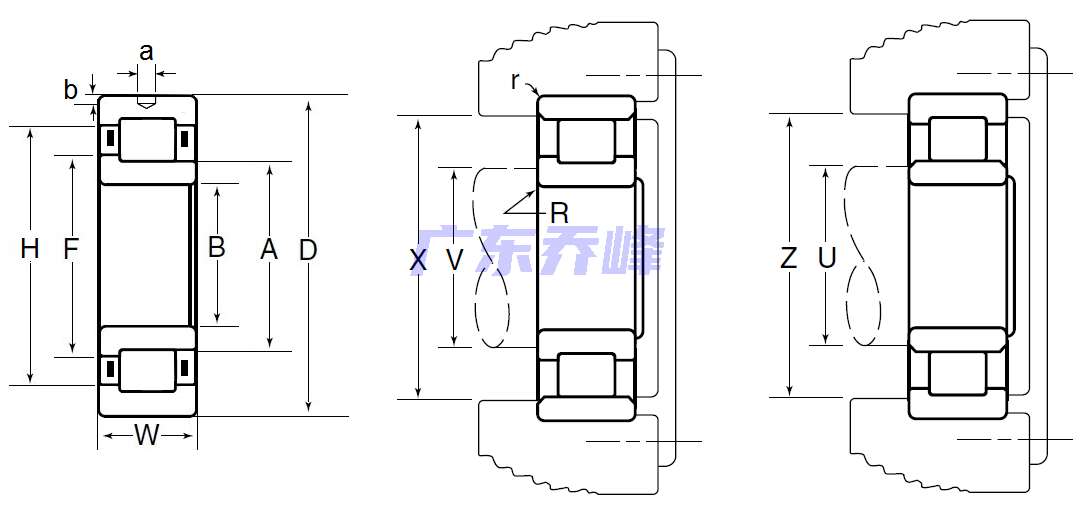

NTN MR1317EHL軸承尺寸圖
