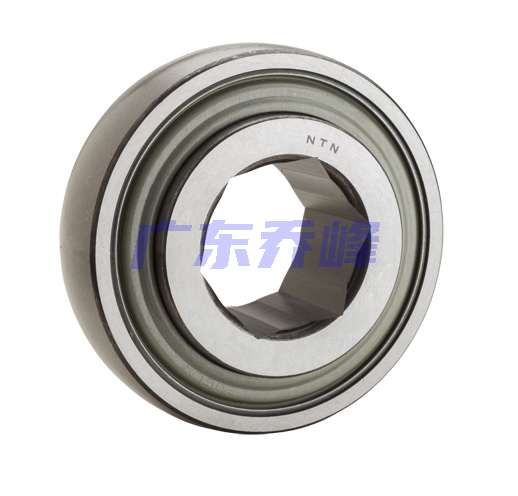

NTN HPS106GP軸承代號說明
H
P
S
1
0
6
G
P
HP：盤式軸承
S：球面外圈
106：軸徑：1.375 in
G：單層唇封
P：不可再潤滑
HP：
盤式軸承
S：
球面外圈
106：
軸徑：1.375 in
G：
單層唇封
P：
不可再潤滑
NTN HPS106GP軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 六角頭 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 結構 | 單列 |
| 潤滑方式 | 不可再潤滑 |
| 游隙 | C3 |
| 基本額定靜載荷 | 4000 lbf 17800 N 17.80 kN |
| 基本額定動載荷 | 6550 lbf 29100 N 29.10 kN |
| 附件 | 雙面密封 |
| 重量 | 1.257 lb 0.570 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HPS106GP軸承尺寸規格
| 帶緊定襯套的軸承 - HP型，六角孔，球面外圈 - 尺寸 | |
| H（0.0050/0） | 1.5873 in 40.317 mm |
| D | 3.1496 in 80.000 mm |
| C（0/-0.0047） | 0.8268 in 21.000 mm |
| B（0/-0.0047） | 1.4375 in 36.513 mm |
| d | 1.4071 in 35.740 mm |
| R | 0.0098 in 0.250 mm |
| 軸徑 | 1.3750 in 34.925 mm |

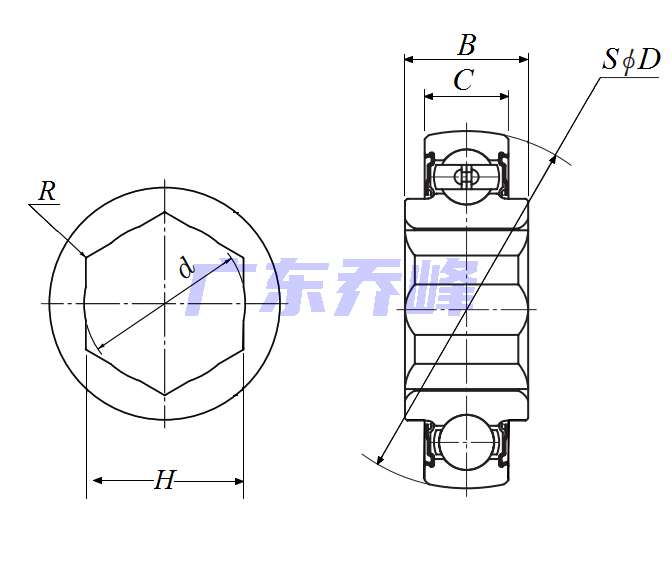

NTN HPS106GP軸承尺寸圖
