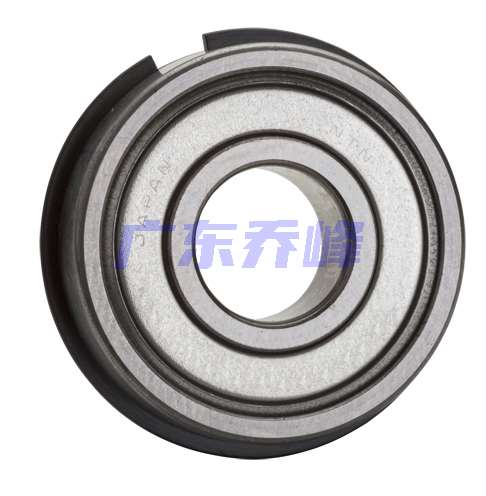

NTN 6221ZZNR軸承代號說明
6
2
2
1
Z
Z
N
R
6：深溝球軸承
2：尺寸系列：02系列
21：內徑：105 mm
ZZ：雙面帶防塵蓋
NR：帶止動環和止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
21：
內徑：105 mm
ZZ：
雙面帶防塵蓋
NR：
帶止動環和止動槽
NTN 6221ZZNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 14.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 23600 lbf 105000 N 105.00 kN |
| 基本額定動載荷 | 33040 lbf 147000 N 147.00 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6221ZZNR軸承尺寸規格
| 單列深溝球軸承 - 雙面防塵蓋帶止動環 - 尺寸 | |
| d | 4.1339 in 105.000 mm |
| D | 7.4803 in 190.000 mm |
| B | 1.4173 in 36.000 mm |
| D1 | 7.2299 in 183.640 mm |
| D2 | 7.9882 in 202.900 mm |
| a | 0.2240 in 5.690 mm |
| f | 0.1220 in 3.1 mm |
| r | 0.0827 in 2.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 4.5669 in 116.000 mm |
| da max | 4.9213 in 125.000 mm |
| Da max | 7.0472 in 179.000 mm |
| ras max | 0.0787 in 2.000 mm |

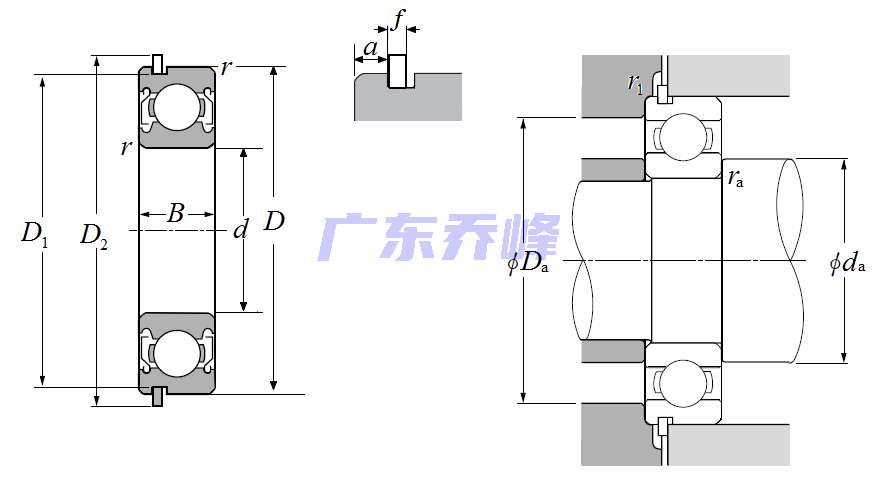

NTN 6221ZZNR軸承尺寸圖
