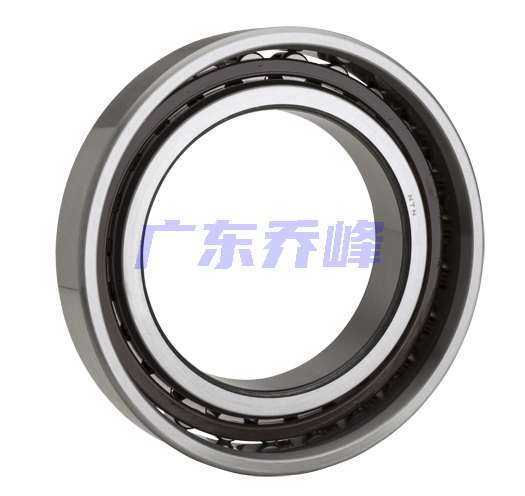

NTN N1014HSLK軸承代號說明
N
1
0
1
4
H
S
L
K
N：外圈無擋邊，內圈雙擋邊
1：寬度系列：01系列
0：尺寸系列：10系列
14：內徑：70 mm
HS：高轉速
L：聚醚酮保持架
K：錐孔，錐角 1:12
N：
外圈無擋邊，內圈雙擋邊
1：
寬度系列：01系列
0：
尺寸系列：10系列
14：
內徑：70 mm
HS：
高轉速
L：
聚醚酮保持架
K：
錐孔，錐角 1:12
NTN N1014HSLK軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 聚醚酮 |
| 極限轉速-脂潤滑 | 24700轉/分鐘 |
| 錐角 | 1:12 |
| 軸承設計型式 | 圓錐內孔 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 8450 lbf 37500 N 37.50 kN |
| 基本額定動載荷 | 6550 lbf 29200 N 29.20 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN N1014HSLK軸承尺寸規格
| 圓柱滾子軸承 - 圓錐孔 -內圈帶兩個加強筋，普通外圈 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| Ew | 3.9370 in 100.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.0118 in 76.500 mm |
| Db max | 4.0748 in 103.500 mm |
| Db min | 3.9764 in 101.000 mm |
| r1as max | 0.0394 in 1.000 mm |

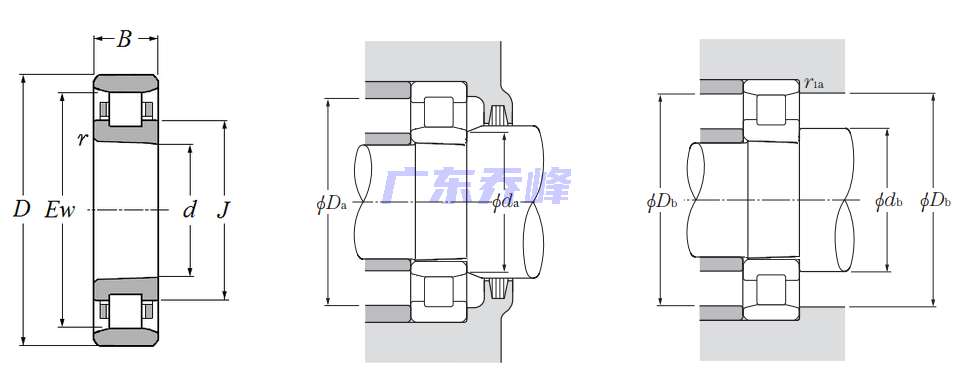

NTN N1014HSLK軸承尺寸圖
