NTN-SNR-根據系列，線性軸可以配備線性導軌或各種履帶支重輪導軌。這些選擇可能性允許對應用和環境條件的要求做出極其靈活的反應，并選擇線性軸的最佳配置。如果將線性軸用作純驅動元件，則可以使用不帶導向元件的版本。

直線導軌
NTN-SNR——所有系列的線性軸都配備了采用球鏈技術的線性導軌。通過以45°角布置電纜管道，NTN-SNR-線性導軌可以普遍使用，并且在所有主要負載方向上具有相同的額定負載。在NTN-SNR的特殊功能中，帶滾珠鏈的線性導軌具有集成的潤滑油箱。使用這些線性導軌有以下優點：
·高額定負載
·高使用壽命
·長期免維護
·低溫發電
·通過電纜管道的DB配置實現高公差補償容量和誤差補償
·低噪音水平
·高運行平穩性
·高達5米/秒的高速
·高達50 m/s²的高加速度

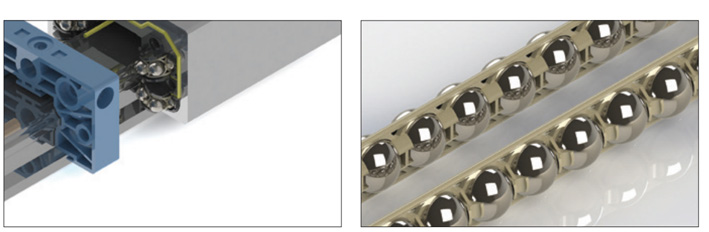

NTN-SNR–帶球鏈的線性導軌




履帶支重輪導軌
作為履帶支重輪導軌，可以使用各種類型的支重輪，具體取決于系列。
所有尺寸的AXC和AXDL系列均配有履帶支重輪
鋼制設計的導軌（如下圖）。



NTN-SNR–帶履帶支重輪導軌的線性軸


該系統由履帶式組成，履帶式在經過硬化的磨光鋼軸上運行，鋼軸被壓入鋁型材中。鋼軸從外部用可重新填充的儲油器中的潤滑油進行永久性重新潤滑。履帶支重輪是防塵的雙列角接觸球軸承，帶有異形外圈。
通過偏心安裝半個履帶支重輪，導向系統可以精確安裝，并始終從我們的生產中獲得正確的預緊力或零反作用力。該技術可確保出色的運行性能，并具有以下優點：
·非常經濟高效的導向系統，尤其是長沖程導向系統
·使用放置在型材內的防塵和預潤滑履帶支重輪，使用壽命長
·高達15米/秒的極高速度
·高達50 m/s²的高加速度

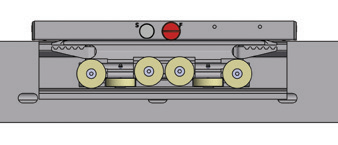

AXF系列的線性軸可以選擇配備聚合物履帶支重輪（如下圖）作為導向系統。在這種變體中，輥直接在鋁型材的表面上運行。在裝配過程中，預緊力的調整通過兩部分滑塊單元中的彈簧元件實現。


NTN-SNR–帶聚合物履帶支重輪導軌的線性軸


聚合物履帶支重輪通過滑動軸承與滑塊單元連接。帶該導向系統的線性軸甚至可以在潮濕區域、嚴重污染區域或與腐蝕性介質接觸的區域使用。

該導向系統具有以下特點：
·非常高的耐化學性
·免維護、防塵履帶支重輪
·良好的機械傾倒性能
·外形排列的履帶支重輪系統內部
·高達7米/秒的極高速度
·加速度高達30 m/s²
