NTN 5S-2LA-HSE010CDTP2軸承尺寸、參數與圖紙

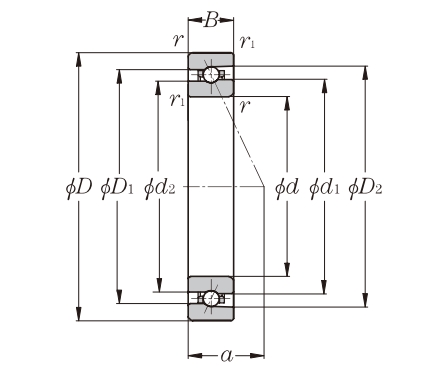

| 外形尺寸 (mm) | |
| 軸承內徑 d | 50 |
| 軸承外徑 D | 80 |
| 軸承厚度 B | 16 |
| 倒角半徑 rs.min | 1 |
| 倒角半徑 r1s.min | 0.6 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 60.1 |
| 內圈外徑 d2 | 58.6 |
| 外圈內徑 D1 | 69.9 |
| 外圈內徑 D2 | 73.3 |

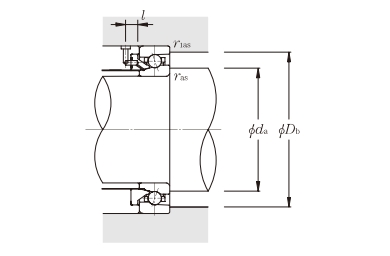

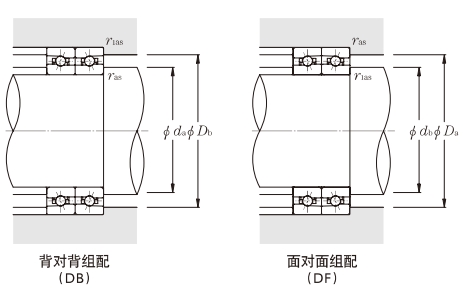

| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 55.5 |
| 內圈外徑 db.min | 54.5 |
| 外圈內徑 Da.max | 74.5 |
| 外圈內徑 Db.max | 75.5 |
| 倒角半徑 ras.max | 1 |
| 倒角半徑 r1as.max | 0.6 |
| 螺栓距 l.min | - |
| 基本額定載荷（kN） | |
| 額定動載荷 Cr | 15.9 |
| 額定靜載荷 Cor | 11.4 |
| 極限軸向載荷（靜止時） | 16.7 |
| 基本額定載荷 | |
| 額定動載荷 Cr | 1620 |
| 額定靜載荷 Cor | 1160 |
| 極限軸向載荷（靜止時） | 1700 |
| 極限轉速（r/min） | |
| 脂潤滑 | 20500 |
| 油潤滑 | 32500 |
| 其他參數 | |
| 系數 fo | 10.4 |
| 作用點位置 a | 16.8 |
| 空間容積 | 12 立方厘米 |
| 單列參考重量 | 0.26 kg |
