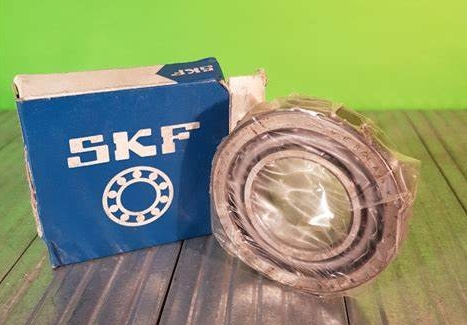

SKF 7316BEN1P軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 80 |
| 軸承外徑 D | 170 |
| 軸承厚度 B | 39 |
| 內圈外徑 d1 ≈ | 115 |
| 內圈外徑 d2 ≈ | 97 |
| 外圈內徑 D1、D2 ≈ | 137 |
| 外圈內徑 D5 ≈ | - |
| 倒角半徑 r1,2.min | 2.1 |
| 倒角半徑 r3,4.min | 1.1 |
| 載荷中心距 a | 72 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈外徑 da.min | 92 |
| 內圈外徑 da.max | - |
| 外圈內徑 Da.max | 158 |
| 外圈內徑 Db.max | 163 |
| 倒角半徑 ra.max | 2 |
| 倒角半徑 rb.max | 1 |
| 額定載荷（kN） | |
| 基本動載荷 C | 135 |
| 基本靜載荷 Co | 110 |
| 疲勞極限載荷 Pu | 4.15 |
| 額定轉速（r/min） | |
| 參考轉速 | 5000 |
| 極限轉速 | 4500 |
| 參考重量 | |
| 3.8 | |
| 計算系數 | |
| A | 0.216 |
| Kr | 0.1 |
