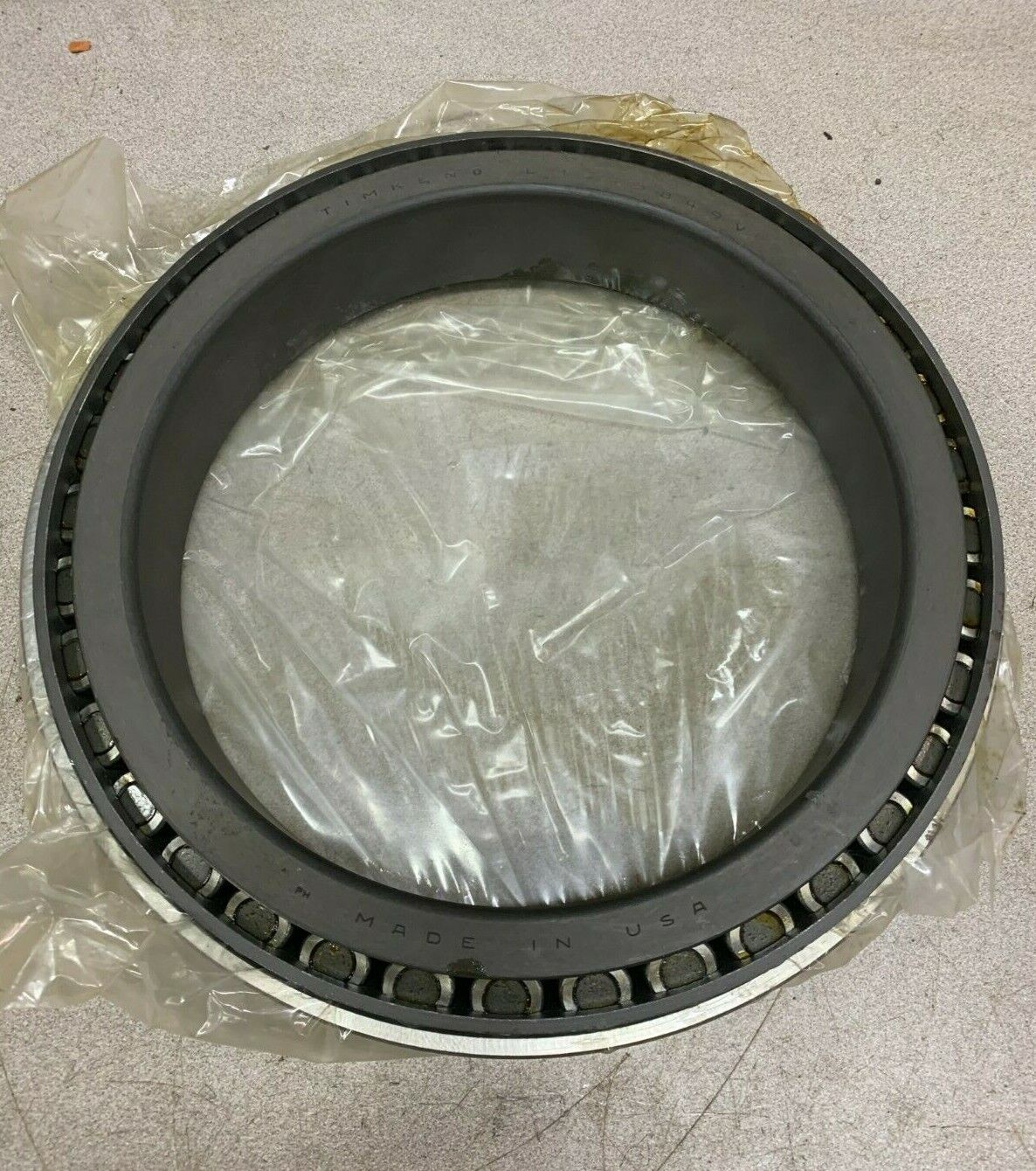

TIMKEN LM545849V-20550軸承尺寸、參數與圖紙
| 技術規格 | |
| 系列 | LM545800 |
| 錐體零件號 | LM545849V |
| 設計單元 | 英制 |
| 保持架型式 | 沖壓鋼 |
| C? - 動態徑向載荷額定值（雙列，100萬轉）?1? |
255000 lbf 1130000 N |
| C????? - 動態徑向載荷額定值（雙列，9000萬轉）?2? |
66100 lbf 294000 N |
| 尺寸規格 | |
| d - 錐體孔徑 |
9 1/4 in 234.95 mm |
| B - 錐體寬度 |
1.9375 in 49.213 mm |
| 安裝相關尺寸 | |
| R - 錐體背面倒角半徑?3? |
0.14 in 3.6 mm |
| da - 錐體正面背襯直徑 |
9.69 in 246 mm |
| db - 錐體背面背襯直徑 |
9.92 in 252 mm |
| Ab - 保持架錐體正面游隙 |
0.16 in 4.1 mm |
| Aa - 保持架錐體背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置??? |
0.33 in 8.4 mm |
| 基本額定載荷 | |
| C?? - 動態徑向載荷額定值（9000萬轉）??? |
38000 lbf 169000 N |
| C? - 動態徑向載荷額定值（100萬轉）??? |
146000 lbf 651000 N |
| C? - 靜態徑向載荷額定值 |
233000 lbf 1040000 N |
| C??? - 動態推力額定值（9000萬轉）??? |
25800 lbf 115000 N |
| 系數 | |
| K - 系數??? | 1.47 |
| Cg - 幾何因子??? | 0.137 |
