NTN WA22224EALLSD1V4軸承尺寸、參數與圖紙

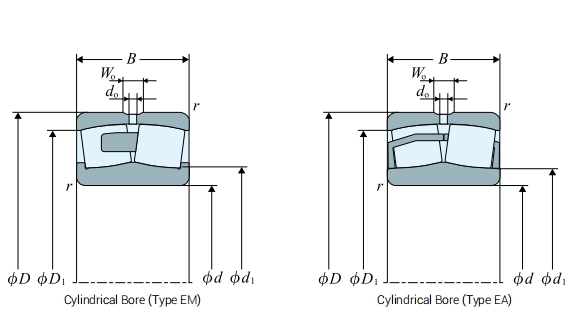

| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 215 |
| 軸承厚度 B | 58 |
| 倒角半徑 r.min | 2.1 |
| 潤滑槽徑 Wo | 12 |
| 潤滑孔徑 do | 6 |

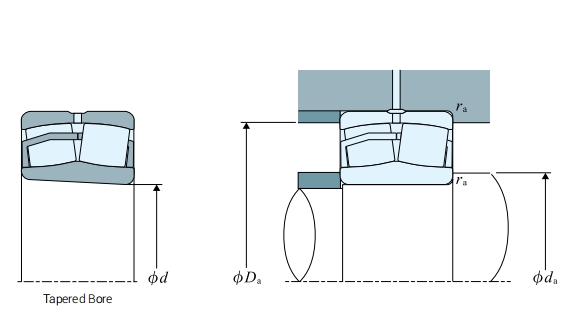

| 安裝尺寸 (mm) | |
| 內圈外徑 d1 ≈ | 141 |
| 內圈外徑 da.min | 132 |
| 外圈內徑 Da.max | 203 |
| 外圈內徑 D1 ≈ | 193 |
| 倒角半徑 ras.max | 2.1 |
| 載荷（kN） | |
| 基本動載荷 Cr | 688 |
| 基本靜載荷 Cor | 753 |
| 載荷 | |
| 基本動載荷 Cr | 70100 |
| 基本靜載荷 Cor | 76800 |
| 允許轉速（/min） | |
| 脂潤滑 | 2400 |
| 油潤滑 | 3000 |
| 極限轉速 | |
| 參考轉速 | 3000 |
| 極限轉速 | 3800 |
| 參考重量 | |
| 圓柱孔 | 8.88 |
| 圓錐孔 | 8.68 |

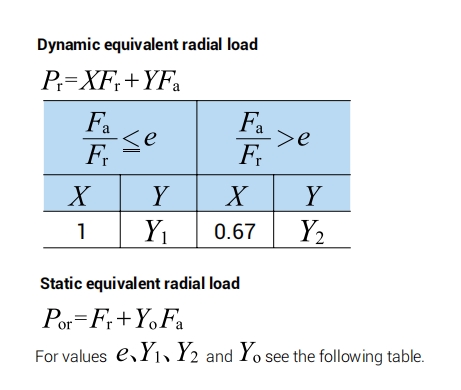

| 其他參數 | |
| 常數 e | 0.25 |
| 軸向載荷系數 Y1 | 2.74 |
| 軸向載荷系數 Y2 | 4.08 |
| 軸向載荷系數 Y0 | 2.68 |
