FAG 24124-BE-XL-K30軸承尺寸、參數與圖紙

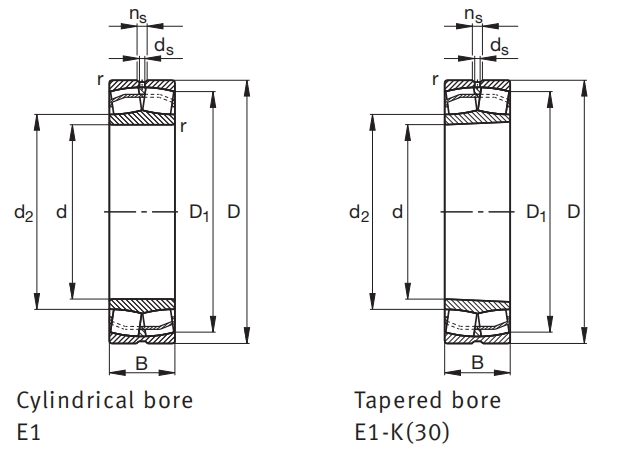

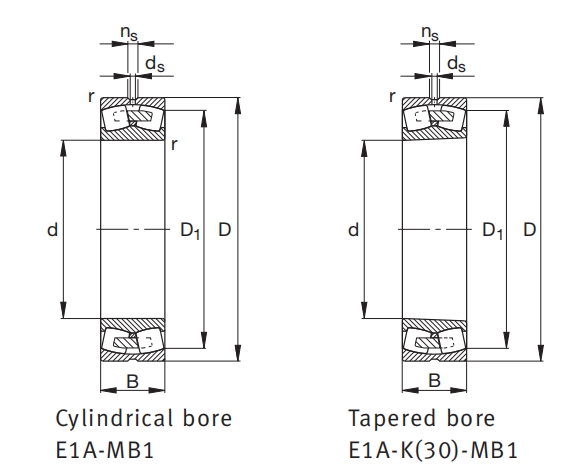

| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 200 |
| 軸承厚度 B | 80 |
| 倒角半徑 r.min | 2 |

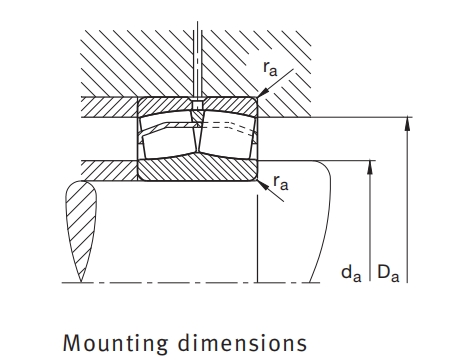

| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 170.7 |
| 內圈外徑 d2 ≈ | 136.7 |
| 潤滑槽徑 ds | 3.2 |
| 潤滑孔徑 ns | 6.5 |
| 內圈外徑 da.min | 131 |
| 外圈內徑 Da.max | 189 |
| 倒角半徑 ra.max | 2 |
| 載荷（kN） | |
| 基本動載荷 C | 680000 |
| 基本靜載荷 Co | 950000 |
| 疲勞極限載荷 Cur | 101000 |
| 極限轉速（/min） | |
| 參考轉速 | 2600 |
| 極限轉速 | 1760 |
| 參考重量 | |
| 10.1 | |
| 其他參數 | |
| 常數 e | 0.34 |
| 軸向載荷系數 Y1 | 1.84 |
| 軸向載荷系數 Y2 | 2.74 |
| 軸向載荷系數 Y0 | 1.8 |
