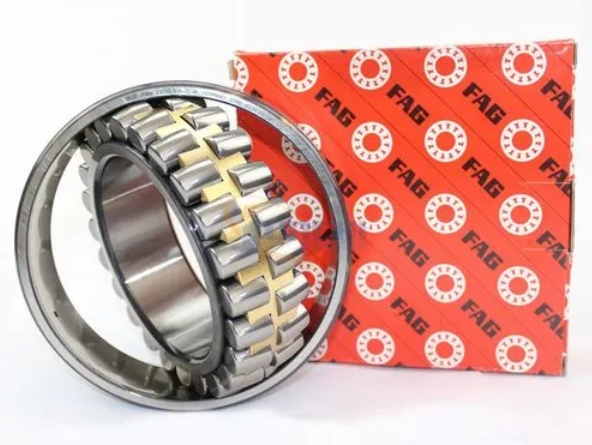

FAG 22344-A-MA-T41A#E軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 220 |
| 軸承外徑 D | 460 |
| 軸承厚度 B | 145 |
| 倒角半徑 r.min | 5 |
| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 391.1 |
| 內圈外徑 d2 ≈ | 273.4 |
| 潤滑槽徑 ds | 12.5 |
| 潤滑孔徑 ns | 23.5 |
| 內圈外徑 da.min | 240 |
| 外圈內徑 Da.max | 440 |
| 倒角半徑 ra.max | 4 |
| 載荷（kN） | |
| 基本動載荷 C | 2800000 |
| 基本靜載荷 Co | 3400000 |
| 疲勞極限載荷 Cur | 265000 |
| 極限轉速（/min） | |
| 參考轉速 | 1680 |
| 極限轉速 | 970 |
| 參考重量（kg） | |
| 113 | |
| 其他參數 | |
| 常數 e | 0.33 |
| 軸向載荷系數 Y1 | 2.06 |
| 軸向載荷系數 Y2 | 3.06 |
| 軸向載荷系數 Y0 | 2.01 |
