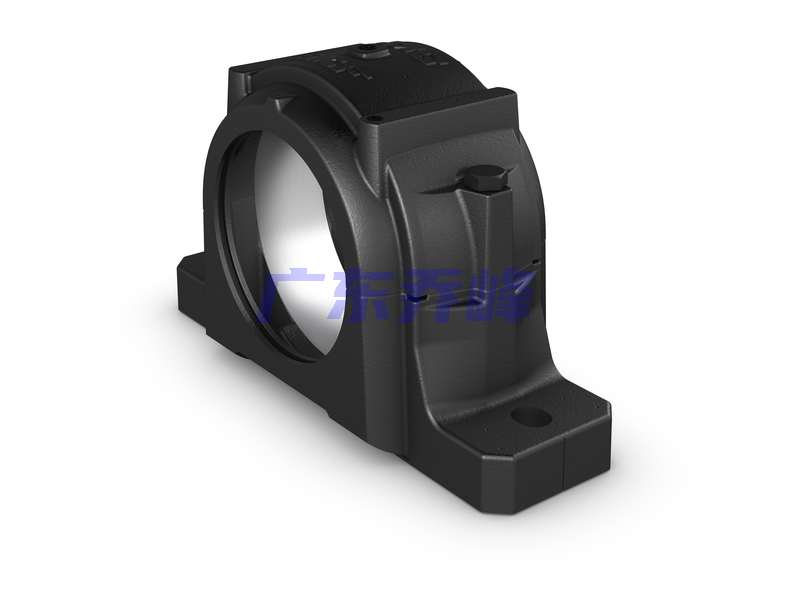

SKF SNLN3024+C4024-2CS5V/GEM9軸承適用產品
| 軸承座 | SNLN 3024 | |
| 軸承 | C 4024-2CS5V/GEM9 | |
| 鎖定螺母 | KMFE 24 | |
| 定位環 | FRB 5/180 |
SKF SNLN3024+C4024-2CS5V/GEM9軸承尺寸
| 軸徑 | d? | 120mm |
| 軸徑 | db | 135mm |
| 內部空間長度 | C? | 70mm |
| 球面軸承座直徑 | D? | 180mm |
| 底座寬度 | A | 160mm |
| 法蘭寬度 | A? | 110mm |
| 軸承座完整總高度 | H | 218mm |
| 球面軸承座的中心高度 | H? | 112mm |
| 足高 | H? | 40mm |
| 聯接螺栓之間的距離 | J | 320mm |
| 總長度 | L | 380mm |
| 聯接螺栓孔的長度（徑向） | N | 32mm |
| 聯接螺栓孔的寬度（軸向） | N? | 26mm |
SKF SNLN3024+C4024-2CS5V/GEM9軸承適用的密封件和端蓋
SKF SNLN3024+C4024-2CS5V/GEM9軸承斷裂載荷，軸承座
| 斷裂載荷 | P??° | 520kN |
| 斷裂載荷 | P??° | 310kN |
| 斷裂載荷 | P???° | 230kN |
| 斷裂載荷 | P???° | 210kN |
| 斷裂載荷 | P???° | 260kN |
| 斷裂載荷 | P? | 90kN |
SKF SNLN3024+C4024-2CS5V/GEM9軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 620kN |
| 蓋帽螺栓的承載能力 | Q???° | 360kN |
| 蓋帽螺栓的承載能力 | Q???° | 310kN |
SKF SNLN3024+C4024-2CS5V/GEM9軸承質量
| 軸承座質量 | 17.5kg |
SKF SNLN3024+C4024-2CS5V/GEM9軸承安裝信息
| 螺栓蓋帽尺寸 | M 20 x 100 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 200Nm | |
| 適當的螺栓，尺寸 | 24mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 665Nm | |
| 初次填充的潤滑脂，20% | 250g | |
| 初次填充的潤滑脂，40% | 450g |
SKF SNLN3024+C4024-2CS5V/GEM9軸承尺寸圖
