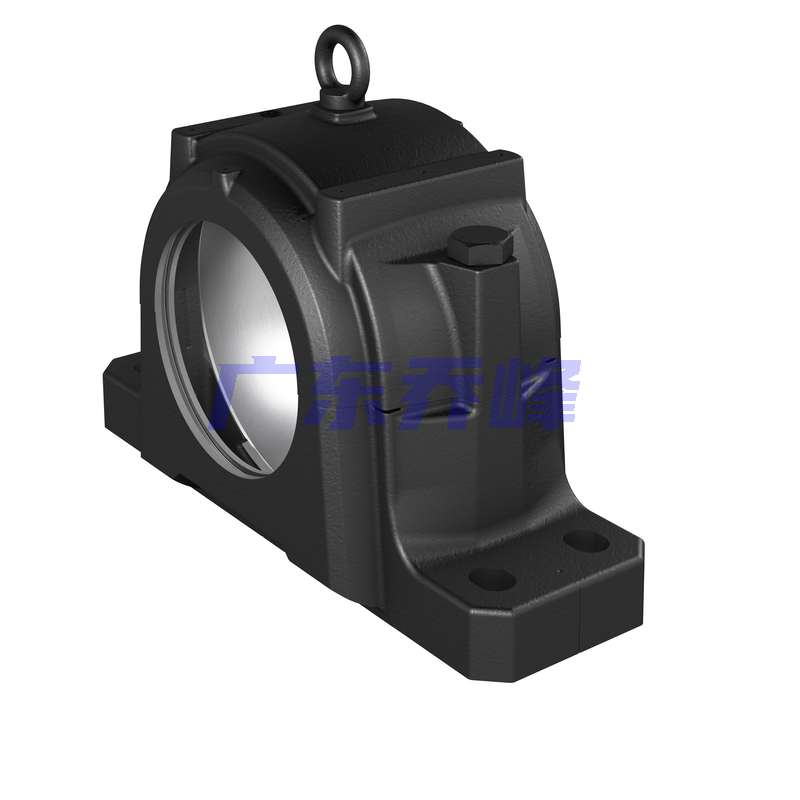

SKF FSNL524-620+C3224軸承適用產品
| 軸承座 | FSNL 524-620 | |
| 軸承（基本型號） | C 3224 | |
| 鎖定螺母 | KML 24 | |
| 鎖定墊圈 | MBL 24 | |
| 定位環 | FRB 5/215 |
SKF FSNL524-620+C3224軸承尺寸
| 軸徑 | d? | 120mm |
| 軸徑 | db | 135mm |
| 內部空間長度 | C? | 86mm |
| 球面軸承座直徑 | D? | 215mm |
| 密封槽直徑 | Db | 157.5mm |
| 底座寬度 | A | 185mm |
| 法蘭寬度 | A? | 120mm |
| 軸承座完整總高度 | H | 271mm |
| 球面軸承座的中心高度 | H? | 140mm |
| 足高 | H? | 45mm |
| 聯接螺栓之間的距離 | J | 350mm |
| 聯接螺栓之間的距離 | J? | 70mm |
| 總長度 | L | 410mm |
| 聯接螺栓孔的長度（徑向） | N | 24mm |
| 聯接螺栓孔的寬度（軸向） | N? | 18mm |
SKF FSNL524-620+C3224軸承適用的密封件和端蓋
SKF FSNL524-620+C3224軸承斷裂載荷，軸承座
| 斷裂載荷 | P?° | 800kN |
| 斷裂載荷 | P??° | 790kN |
| 斷裂載荷 | P??° | 470kN |
| 斷裂載荷 | P???° | 350kN |
| 斷裂載荷 | P???° | 320kN |
| 斷裂載荷 | P???° | 400kN |
| 斷裂載荷 | P? | 260kN |
SKF FSNL524-620+C3224軸承屈服點，蓋帽螺栓
| 蓋帽螺栓的承載能力 | Q???° | 620kN |
| 蓋帽螺栓的承載能力 | Q???° | 360kN |
| 蓋帽螺栓的承載能力 | Q???° | 310kN |
SKF FSNL524-620+C3224軸承質量
| 軸承座質量 | 26.2kg |
SKF FSNL524-620+C3224軸承安裝信息
| 螺栓蓋帽尺寸 | M 20x110 | |
| 螺栓蓋帽，推薦擰緊扭矩 | 200Nm | |
| 適當的螺栓，尺寸 | 16mm | |
| 適用的聯接螺栓等，推薦擰緊扭矩 | 200Nm | |
| 初次填充的潤滑脂，20% | 630g | |
| 初次填充的潤滑脂，40% | 1000g | |
| 螺栓眼，尺寸 | M 10 |
SKF FSNL524-620+C3224軸承尺寸圖
