NTN UKX18D1軸承代號說明
U
K
X
1
8
D
1
UK：錐形孔，帶拋油環
X：系列：中型承重
18：內徑：90 mm
D1：帶油槽油孔，可再潤滑
UK：
錐形孔，帶拋油環
X：
系列：中型承重
18：
內徑：90 mm
D1：
帶油槽油孔，可再潤滑
NTN UKX18D1軸承技術規格
| 類型 | 帶緊定襯套外球面軸承 |
| 內孔型式 | 圓錐孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 錐角 | 1:12 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 中等 |
| 鎖緊裝置 | 緊定襯套 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 18400 lbf 82000 N 82.00 kN |
| 基本額定動載荷 | 24500 lbf 109000 N 109.00 kN |
| 附件 | 雙面密封 |
| 重量 | 11.398 lb 5.170 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UKX18D1軸承尺寸規格
| 帶緊定襯套外球面軸承 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 6.6929 in 170.000 mm |
| C | 1.5354 in 39.000 mm |
| B | 1.9291 in 49.000 mm |
| d4 | 4.6535 in 118.200 mm |
| F | 0.4134 in 10.500 mm |
| 帶緊定襯套型內孔尺寸 H | 3.1496 in 80.000 mm |
| 帶緊定襯套型內孔尺寸 HA | 3.1875 in 80.963 mm |

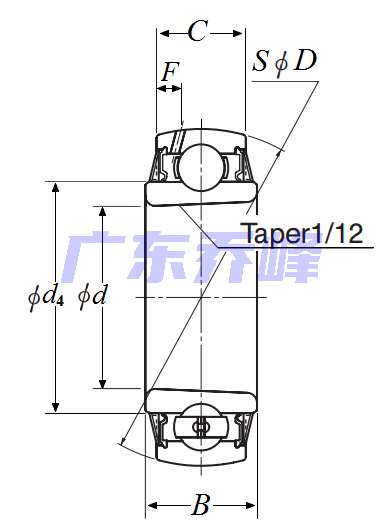

NTN UKX18D1軸承尺寸圖
NTN UKX18D1軸承相關配件/適用型號
| UKPX18D1 (When used with H2318X) | 詳細尺寸，d：80.000mm，h：101.60000mm，b：111.000mm，j：283.000mm，2b：206.000mm，r：381.000mm |
| UKPX18D1 (When used with HA2318X) | 詳細尺寸，d：80.963mm，h：101.60000mm，b：111.000mm，j：283.000mm，2b：206.000mm，r：381.000mm |
| UKFCX18D1 (when used with H2318X) | 詳細尺寸，d：80.000mm，c：43.000mm，b：71.000mm，j：219.000mm，r：260.000mm |
| UKFCX18D1 (when used with HA2318X) | 詳細尺寸，d：80.963mm，c：43.000mm，b：71.000mm，j：219.000mm，r：260.000mm |
