NTN UELS316-303D1軸承代號說明
U
E
L
S
3
1
6
-
3
0
3
D
1
UEL:寬內圈,鎖圈帶拋油環
S:圓柱外圈
3:系列:重型承重
16:內徑系列:80 mm 系列
-:內徑分隔符
303:內徑:3.1875 in
D1:帶油槽油孔,可再潤滑
UEL:
寬內圈,鎖圈帶拋油環
S:
圓柱外圈
3:
系列:重型承重
16:
內徑系列:80 mm 系列
-:
內徑分隔符
303:
內徑:3.1875 in
D1:
帶油槽油孔,可再潤滑
NTN UELS316-303D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL316-303 |
| 基礎外圈型號 | 316 |
| 基本額定靜載荷 | 19400 lbf 86500 N 86.50 kN |
| 基本額定動載荷 | 27700 lbf 123000 N 123.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS316-303D1軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承,寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 3.1875 in 80.963 mm |
| D | 6.6929 in 170.000 mm |
| C | 1.7717 in 45.000 mm |
| B | 3.1890 in 81.000 mm |
| B1 | 4.1890 in 106.400 mm |
| r | 0.0984 in 2.500 mm |
| ds | 5/8-18 UNF |
| G | 0.5000 in 12.700 mm |
| d3 | 4.6850 in 119.000 mm |
| B5 | 1.2520 in 31.800 mm |
| S1 | 2.5945 in 65.900 mm |
| S | 1.5945 in 40.500 mm |
| F | 0.3071 in 7.800 mm |
| r1 | 0.0787 in 2.000 mm |

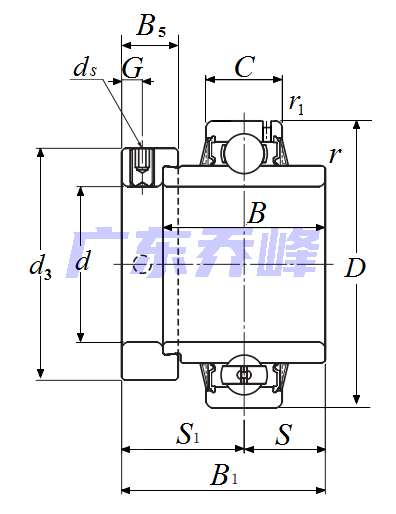

NTN UELS316-303D1軸承尺寸圖
