NTN UCS320D1軸承代號說明
U
C
S
3
2
0
D
1
UCS：帶緊定螺釘，寬外圈，圓柱外圈
3：系列：重型承重
20：內徑：100 mm
D1：帶油槽油孔，可再潤滑
UCS：
帶緊定螺釘，寬外圈，圓柱外圈
3：
系列：重型承重
20：
內徑：100 mm
D1：
帶油槽油孔，可再潤滑
NTN UCS320D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 1500轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 重型 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 31500 lbf 141000 N 141.00 kN |
| 基本額定動載荷 | 39000 lbf 173000 N 173.00 kN |
| 附件 | 雙面密封 |
| 重量 | 24.471 lb 11.100 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UCS320D1軸承尺寸規格
| 帶緊定螺釘的外球面軸承，寬外圈 - 圓柱內徑 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| C | 2.1654 in 55.000 mm |
| B | 4.2520 in 108.000 mm |
| r | 0.1181 in 3.000 mm |
| ds | M16x1.5 |
| G | 0.7087 in 18.000 mm |
| d4 | 5.3386 in 135.600 mm |
| S1 | 2.5984 in 66.000 mm |
| S | 1.6535 in 42.000 mm |

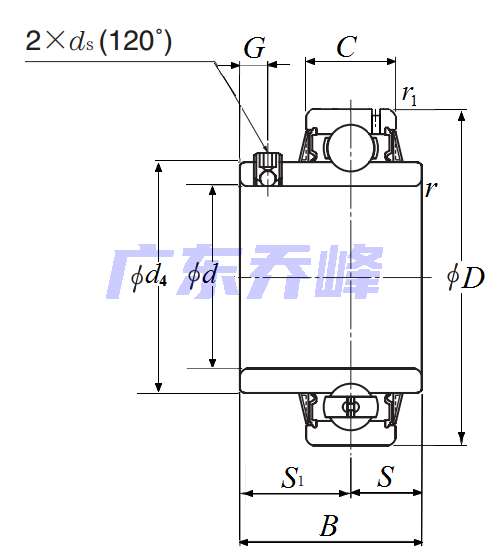

NTN UCS320D1軸承尺寸圖
