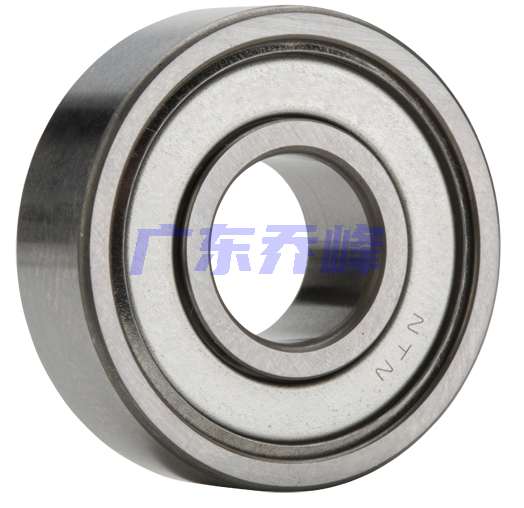

NTN RA1-5ZZA軸承代號說明
R
A
1
-
5
Z
Z
A
RA：英制尺寸，加寬系列（開式和密封式）
1：尺寸系列：1系列
-：分隔符
5：內徑系列：5系列
ZZA：雙面可拆卸防塵蓋
RA：
英制尺寸，加寬系列（開式和密封式）
1：
尺寸系列：1系列
-：
分隔符
5：
內徑系列：5系列
ZZA：
雙面可拆卸防塵蓋
NTN RA1-5ZZA軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 不銹鋼（皇冠型） |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 56000轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 34 lbf 152 N 0.15 kN |
| 基本額定動載荷 | 97 lbf 430 N 0.43 kN |
| 附件 | 可拆卸雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN RA1-5ZZA軸承尺寸規格
| 單列深溝球軸承 - Removable Double Shield - 尺寸 | |
| d | 0.0937 in 2.380 mm |
| D | 0.3125 in 7.938 mm |
| B | 0.1410 in 3.571 mm |
| r | 0.0051 in 0.130 mm |

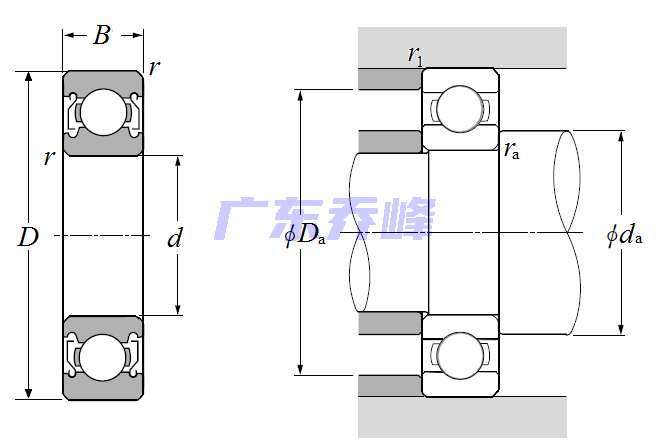

NTN RA1-5ZZA軸承尺寸圖
