NTN QJ321軸承代號說明
Q
J
3
2
1
QJ：四點接觸球軸承
3：尺寸系列：03系列
21：內徑：105 mm
QJ：
四點接觸球軸承
3：
尺寸系列：03系列
21：
內徑：105 mm
NTN QJ321軸承技術規格
| 類型 | 四點接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 3200轉/分鐘 |
| 極限轉速-脂潤滑 | 2400轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 接觸角 | 30 o |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 132000 lbf 585000 N 585.00 kN |
| 基本額定動載荷 | 61500 lbf 273000 N 273.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN QJ321軸承尺寸規格
| 四點接觸球軸承 - 尺寸 | |
| d | 4.1339 in 105.000 mm |
| D | 8.8583 in 225.000 mm |
| B | 1.9291 in 49.000 mm |
| r | 0.1181 in 3.000 mm |
| a | 3.7598 in 95.500 mm |
| da min | 4.6850 in 119.000 mm |
| Da max | 8.7008 in 221.000 mm |
| ras max | 0.0984 in 2.500 mm |

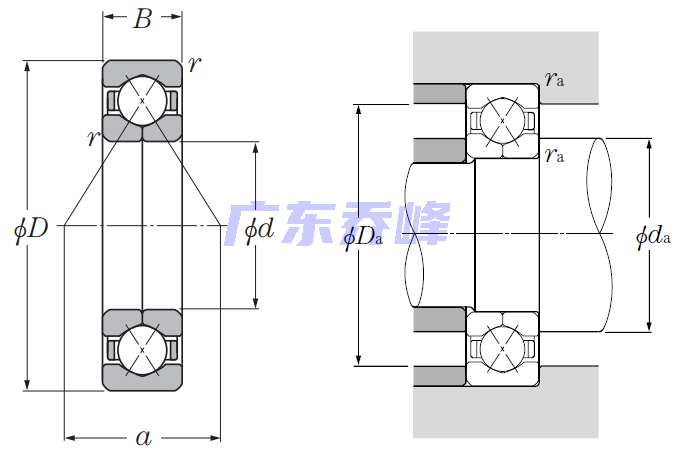

NTN QJ321軸承尺寸圖
