NTN NN3013KD1C1NAP4軸承代號說明
N
N
3
0
1
3
K
D
1
C
1
N
A
P
4
NN：外圈可雙向分離，內圈不可分離
30：雙列圓柱滾子軸承 30系列
13：內徑：65 mm
K：錐孔，錐角 1:12
D1：帶油槽油孔，可再潤滑
C1NA：C1游隙范圍減小（但平均游隙相同）
P4：P4級精度
NN：
外圈可雙向分離，內圈不可分離
30：
雙列圓柱滾子軸承 30系列
13：
內徑：65 mm
K：
錐孔，錐角 1:12
D1：
帶油槽油孔，可再潤滑
C1NA：
C1游隙范圍減?。ǖ骄蜗断嗤?/div>
P4：
P4級精度
NTN NN3013KD1C1NAP4軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 7300轉/分鐘 |
| 極限轉速-脂潤滑 | 6200轉/分鐘 |
| 錐角 | 1:12 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 25000 lbf 111000 N 111.00 kN |
| 基本額定動載荷 | 16900 lbf 75000 N 75.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN3013KD1C1NAP4軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔&注油孔 - NN型 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.0236 in 26.000 mm |
| C | 1.0236 in 26.000 mm |
| Ew | 3.5827 in 91.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 2.8150 in 71.500 mm |
| db min | 2.8937 in 73.500 mm |
| Da max | 3.6220 in 92.000 mm |
| Db min | 3.6220 in 92.000 mm |
| Db max | 3.6811 in 93.500 mm |
| ras max | 0.0394 in 1.000 mm |

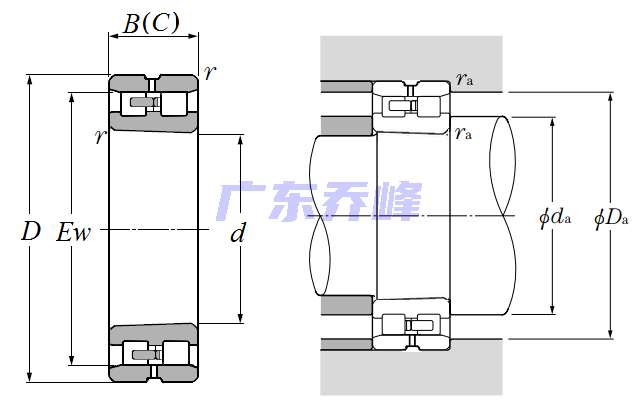

NTN NN3013KD1C1NAP4軸承尺寸圖
