NTN NKXR45Z+1R40X45X20軸承技術規格
| 類型 | 滾針組合軸承 |
| 內孔型式 | 圓柱孔 |
| 結構 | 單列 |
| 游隙 | CN |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 壓制鋼 |
| 極限轉速-油潤滑 | 4400轉/分鐘 |
| 極限轉速-脂潤滑 | 1100轉/分鐘 |
| 精度 | ISO Class 0 |
| 附件 | 開式 |
| 軸向額定靜載荷 | 30500 lbf 135000 N |
| 軸向額定動載荷 | 10200 lbf 45500 N |
| 徑向額定靜載荷 | 13300 lbf 59000 N |
| 徑向額定動載荷 | 6200 lbf 27600 N |
| 應用溫度范圍 | -40 to 120 oC-40 to 250 oF |
NTN NKXR45Z+1R40X45X20軸承尺寸規格
| 滾針和推力圓柱滾子組合軸承 -帶內圈&端蓋 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| dw | 1.7717 in 45.000 mm |
| dw公差 | 0.075/0.050 mm |
| D | 2.2835 in 58.000 mm |
| D1 | 2.6181 in 66.500 mm |
| B | 0.7874 in 20.000 mm |
| F | 1.7717 in 45.000 mm |
| C（0/-0.250） | 1.2598 in 32.000 mm |
| C1（0/-0.20） | 0.5512 in 14.000 mm |
| C2 | 0.3543 in 9.000 mm |
| a | 2.3819 in 60.500 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 2.4016 in 61.000 mm |
| db min | 1.6535 in 42.000 mm |
| ras max | 0.0236 in 0.600 mm |
| r1as max | 0.0118 in 0.300 mm |

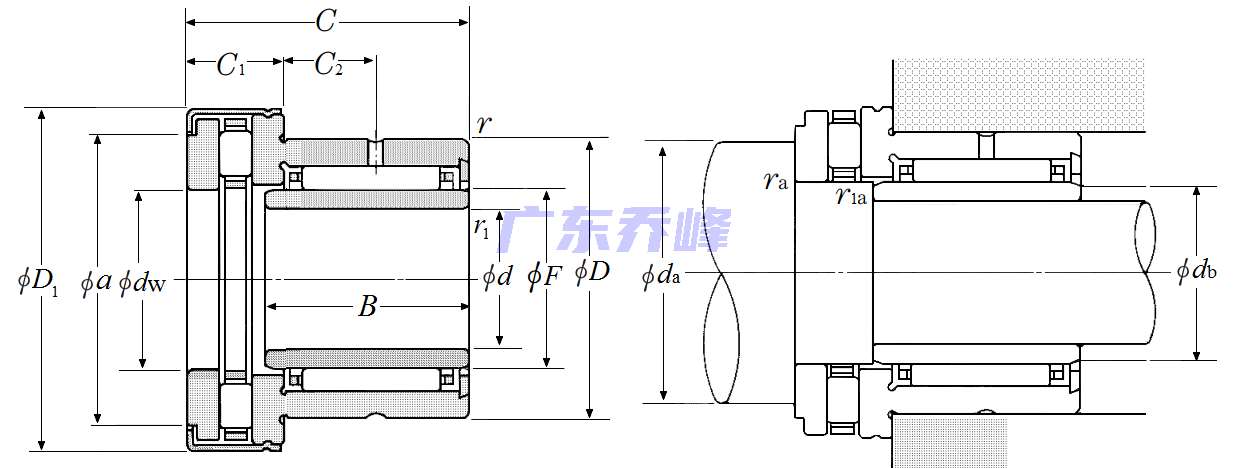

NTN NKXR45Z+1R40X45X20軸承尺寸圖
