NTN NKX10T2Z+1R7X10X16軸承技術規格
| 類型 | 滾針組合軸承 |
| 內孔型式 | 圓柱孔 |
| 結構 | 單列 |
| 游隙 | CN |
| 材質 | 高碳鉻鋼 |
| 保持架材質 | 尼龍 |
| 極限轉速-油潤滑 | 9500轉/分鐘 |
| 極限轉速-脂潤滑 | 6700轉/分鐘 |
| 精度 | ISO Class 0 |
| 附件 | 開式 |
| 重量 | 0.044 kg0.097 lb |
| 軸向額定靜載荷 | 3150 lbf 14000 N |
| 軸向額定動載荷 | 2250 lbf 10000 N |
| 徑向額定靜載荷 | 1450 lbf 6450 N |
| 徑向額定動載荷 | 1230 lbf 5450 N |
| 應用溫度范圍 | -40 to 120 oC-40 to 250 oF |
NTN NKX10T2Z+1R7X10X16軸承尺寸規格
| 帶推力球軸承的滾針組合軸承 -帶內圈&端蓋 - 尺寸 | |
| d | 0.2756 in 7.000 mm |
| dw | 0.3937 in 10.000 mm |
| dw公差 | 0.040/0.025 mm |
| D | 0.7480 in 19.000 mm |
| D1 | 0.9843 in 25.000 mm |
| B | 0.6299 in 16.000 mm |
| F | 0.3937 in 10.000 mm |
| C（0/-0.250） | 0.9055 in 23.000 mm |
| C1（0/-0.20） | 0.3543 in 9.000 mm |
| C2 | 0.2559 in 6.500 mm |
| a | 0.7756 in 19.700 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 0.7087 in 18.000 mm |
| db min | 0.3543 in 9.000 mm |
| ras max | 0.0118 in 0.300 mm |
| r1as max | 0.0118 in 0.300 mm |

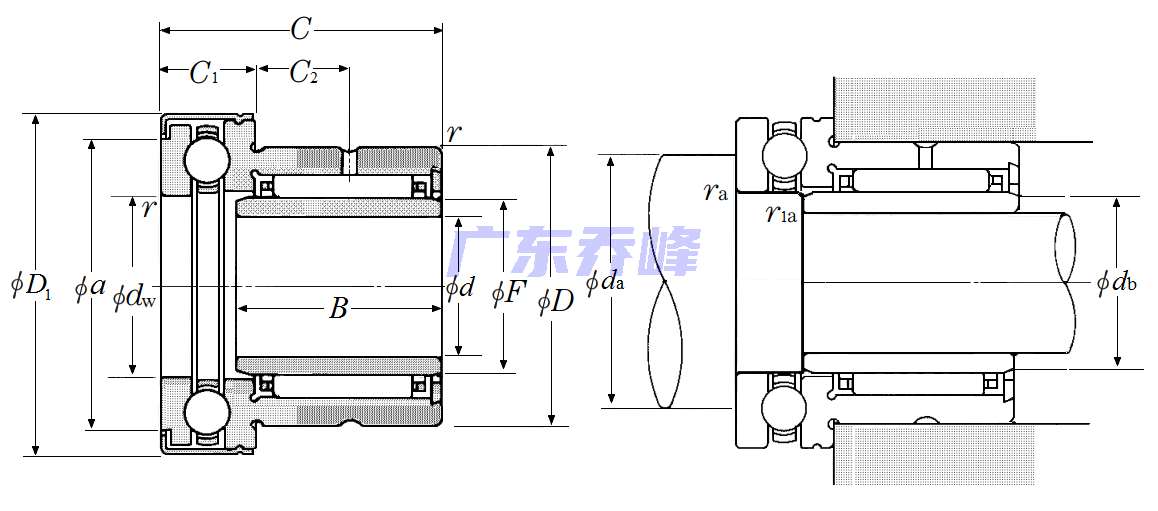

NTN NKX10T2Z+1R7X10X16軸承尺寸圖
