NTN NH307E軸承代號說明
N
H
3
0
7
E
NH：外圈雙擋邊，內圈單擋邊，另一側帶L型斜擋圈
3：尺寸系列：03系列
07：內徑：35 mm
E：內部設計變更，更大的滾子
NH：
外圈雙擋邊，內圈單擋邊，另一側帶L型斜擋圈
3：
尺寸系列：03系列
07：
內徑：35 mm
E：
內部設計變更，更大的滾子
NTN NH307E軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 壓制鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 128000 lbf 71000 N 570.00 kN |
| 基本額定動載荷 | 96500 lbf 71000 N 430.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NH307E軸承尺寸規格
| 圓柱滾子軸承帶單擋邊內圈帶外圈&滾子組件，斜擋圈 - NH系列 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.8268 in 21.000 mm |
| Fw | 1.8189 in 46.200 mm |
| d1 | 2.0079 in 51.000 mm |
| B1 | 0.2362 in 6.000 mm |
| B2 | 0.3740 in 9.500 mm |
| J | 2.0079 in 51.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0433 in 1.100 mm |
| da min | 1.6339 in 41.500 mm |
| Da max | 2.8346 in 72.000 mm |

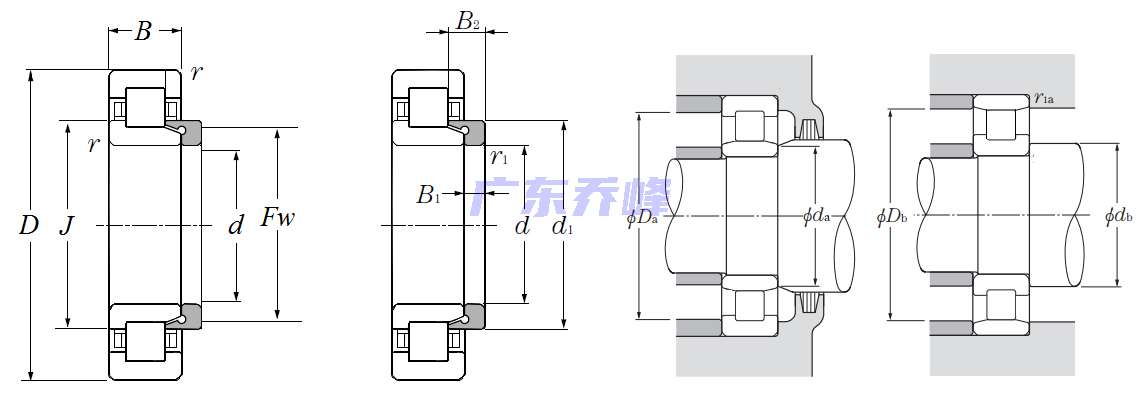

NTN NH307E軸承尺寸圖
