NTN NACV22LL軸承技術規格
| 類型 | 擋圈型滾輪軸承 |
| 滾子型式 | 滿裝 |
| 軸承類型 | 滾針軸承 |
| 材質 | 高碳鉻鋼 |
| 外圈類型 | 球面 |
| 極限轉速-油潤滑 | 7000轉/分鐘 |
| 極限轉速-脂潤滑 | 5400轉/分鐘 |
| 附件 | 雙面密封 |
| 基本額定靜載荷 | 7850 lbf 35000 N 35.00 kN |
| 基本額定動載荷 | 4000 lbf 17700 N 17.70 kN |
| 軌道額定載荷 | 730 lbf 3250 N |
| 重量 | 0.291 lb 0.132 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NACV22LL軸承尺寸規格
| 擋圈型滾輪軸承 - 帶內圈，雙面密封，NACV型，球面外圈 - 尺寸 | |
| d | 0.3750 in 9.525 mm |
| d公差 | 0.005/-0.010 mm |
| D（0/-0.050） | 1.3750 in 34.925 mm |
| F | 0.7272 in 18.470 mm |
| e | 0.9843 in 25.000 mm |
| C | 0.7500 in 19.050 mm |
| C公差 | 0/-0.130 mm |
| B | 0.8125 in 20.638 mm |
| B公差 | 0/-0.250 mm |

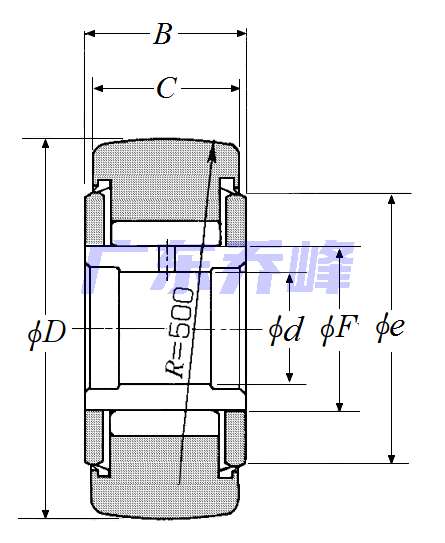

NTN NACV22LL軸承尺寸圖
