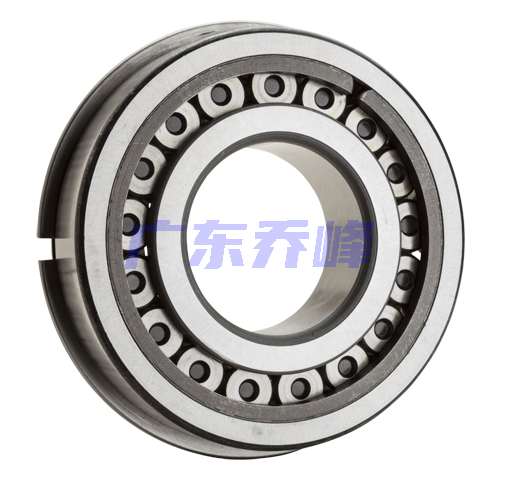

NTN MUF1308UGMR軸承代號說明
M
U
F
1
3
0
8
U
G
M
R
MUF：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊，F：內徑小于 15mm
1：寬度系列：01系列
3：尺寸系列：03系列
08：內徑：40 mm
U：外環內徑上帶一個擋邊和一個擋圈
G：外圈帶止動環槽
M：滿裝滾子，無保持架
R：外圈帶止動環
MUF：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊，F：內徑小于 15mm
1：
寬度系列：01系列
3：
尺寸系列：03系列
08：
內徑：40 mm
U：
外環內徑上帶一個擋邊和一個擋圈
G：
外圈帶止動環槽
M：
滿裝滾子，無保持架
R：
外圈帶止動環
NTN MUF1308UGMR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 無 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 23800 lbf 106000 N 106.00 kN |
| 基本額定動載荷 | 21600 lbf 96000 N 96.00 kN |
| 附件 | 開式 |
| 重量 | 1.631 lb 0.740 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MUF1308UGMR軸承尺寸規格
| 不可分離型型 Bearing -內圈帶兩個加強筋，外圈帶一個加強筋，帶擋圈，帶止動環 - 尺寸 | |
| B | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| W | 0.9055 in 23.000 mm |
| C | 3.0579 in 77.670 mm |
| F | 2.2441 in 57.000 mm |
| H | 2.8870 in 73.330 mm |
| D1 | 3.4169 in 86.790 mm |
| D2 | 3.7969 in 96.440 mm |
| p | 0.1252 in 3.180 mm |
| f | 0.0949 in 2.410 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.9291 in 49.000 mm |
| V（加強筋內外圈） | 2.0512 in 52.100 mm |
| X（普通內外圈） | 3.2008 in 81.300 mm |
| Z（加強筋內外圈） | 3.0512 in 77.500 mm |
| r | 0.0598 in 1.520 mm |

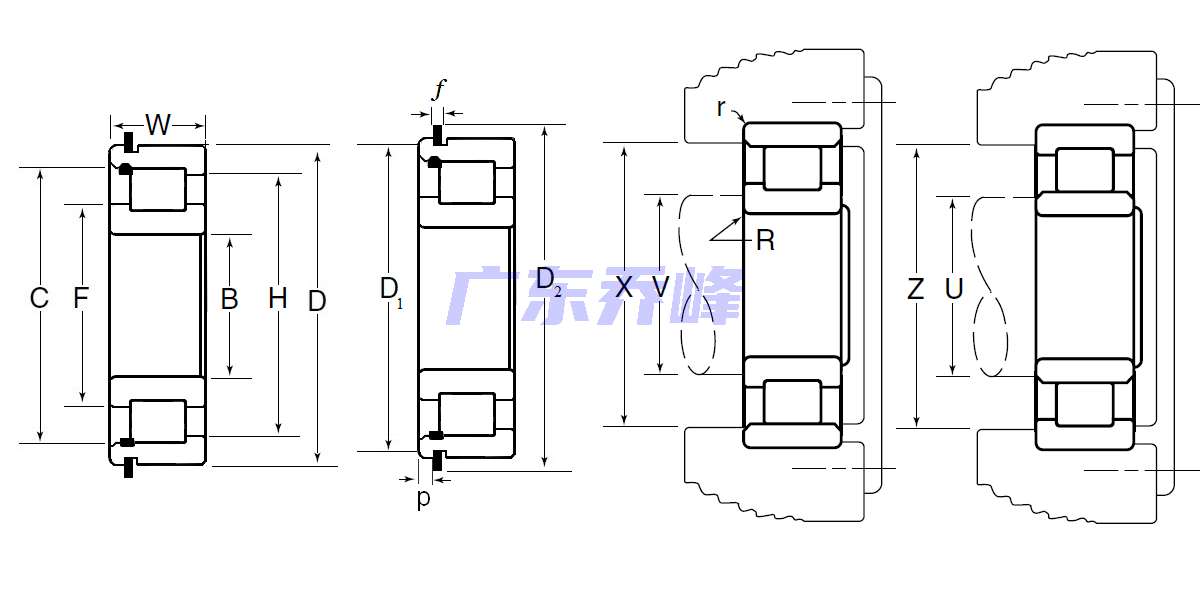

NTN MUF1308UGMR軸承尺寸圖
