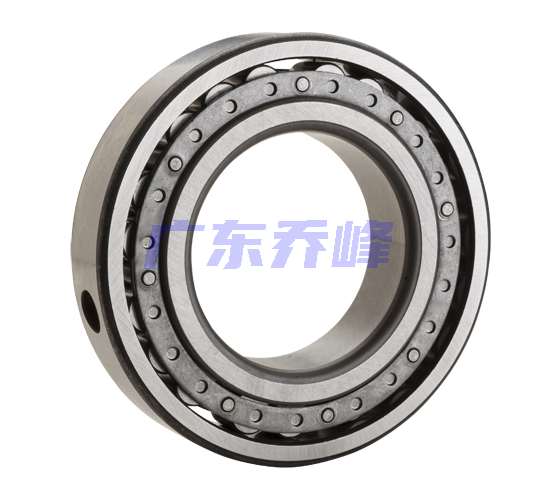

NTN MU1211CHL軸承代號說明
M
U
1
2
1
1
C
H
L
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：寬度系列：01系列
2：尺寸系列：02系列
11：內徑：55 mm
C：滑動外圈
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
1：
寬度系列：01系列
2：
尺寸系列：02系列
11：
內徑：55 mm
C：
滑動外圈
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN MU1211CHL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 21500 lbf 95500 N 95.50 kN |
| 基本額定動載荷 | 17500 lbf 78000 N 78.00 kN |
| 附件 | 開式 |
| 重量 | 1.671 lb 0.758 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU1211CHL軸承尺寸規格
| 可分離外圈軸承 -內圈帶兩個加強筋，普通外圈，銷釘孔 - 尺寸 | |
| B | 2.1654 in 55.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.8268 in 21.000 mm |
| C | 3.4650 in 88.010 mm |
| F | 2.7850 in 70.740 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.5197 in 64.000 mm |
| V（加強筋內外圈） | 2.6299 in 66.800 mm |
| X（普通內外圈） | 3.5984 in 91.400 mm |
| Z（加強筋內外圈） | 3.4606 in 87.900 mm |
| r | 0.0598 in 1.520 mm |

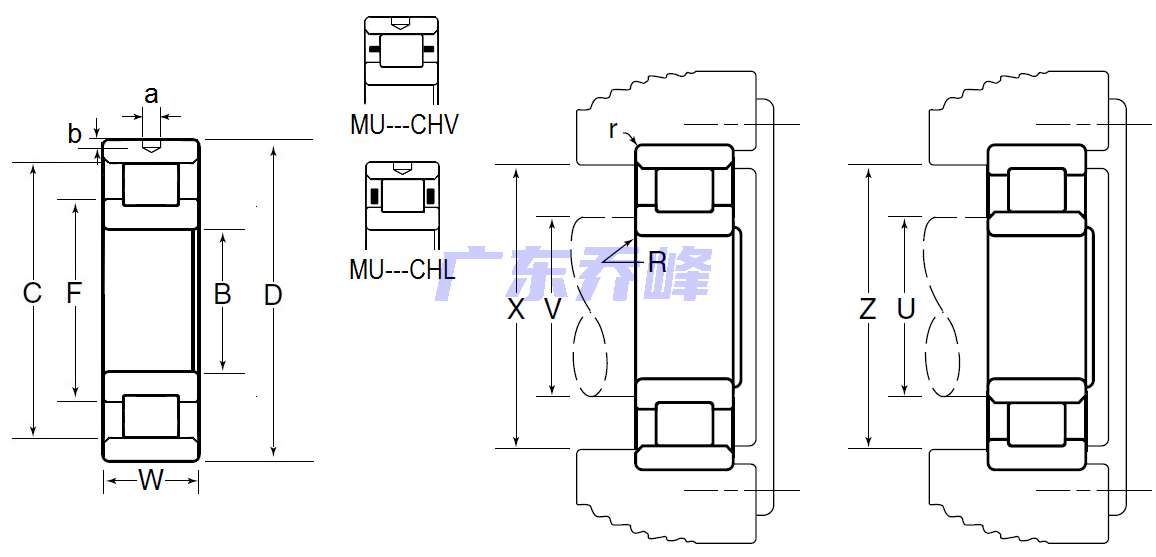

NTN MU1211CHL軸承尺寸圖
