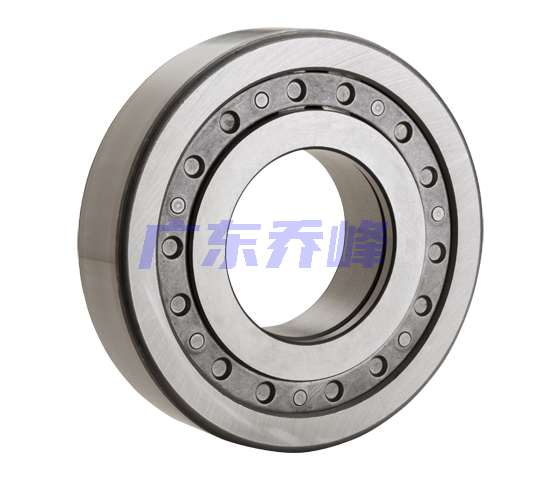

NTN MSN5306EX軸承代號說明
M
S
N
5
3
0
6
E
X
MSN：M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
5：寬度系列：05系列
3：尺寸系列：03系列
06：內徑：30 mm
E：外圈雙擋邊
X：X-Bar復合鋼
MSN：
M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈，N：內圈擋邊
5：
寬度系列：05系列
3：
尺寸系列：03系列
06：
內徑：30 mm
E：
外圈雙擋邊
X：
X-Bar復合鋼
NTN MSN5306EX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 23200 lbf 103000 N 103.00 kN |
| 基本額定動載荷 | 19700 lbf 87500 N 87.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MSN5306EX軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| W | 0.9055 in 23.000 mm |
| F | 1.7421 in 44.250 mm |
| H | 2.2390 in 56.870 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.4882 in 37.800 mm |
| V（加強筋內外圈） | 1.5984 in 40.600 mm |
| X（普通內外圈） | 2.5197 in 64.000 mm |
| Z（加強筋內外圈） | 2.3701 in 60.200 mm |
| r | 0.0402 in 1.020 mm |

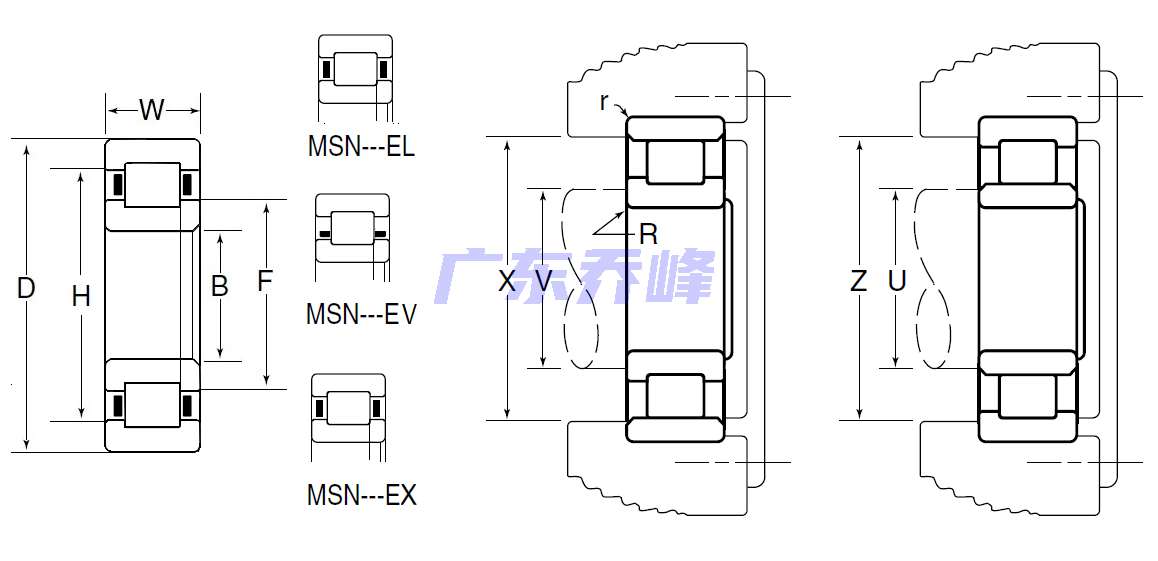

NTN MSN5306EX軸承尺寸圖
