NTN MS1309GEXR軸承代號說明
M
S
1
3
0
9
G
E
X
R
MS：M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈
1：寬度系列：01系列
3：尺寸系列：03系列
09：內徑：45 mm
G：外圈帶止動環槽
E：外圈雙擋邊
X：X-Bar復合鋼
R：外圈帶止動環
MS：
M：NTN BOWER產品，標準公制尺寸系列，S：帶一個短擋邊的內圈
1：
寬度系列：01系列
3：
尺寸系列：03系列
09：
內徑：45 mm
G：
外圈帶止動環槽
E：
外圈雙擋邊
X：
X-Bar復合鋼
R：
外圈帶止動環
NTN MS1309GEXR軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 25400 lbf 113000 N 113.00 kN |
| 基本額定動載荷 | 22900 lbf 102000 N 102.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MS1309GEXR軸承尺寸規格
| 圓柱滾子軸承 -可分離型，短內圈帶一個加強筋，外圈帶兩個加強筋，帶止動環 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.9843 in 25.000 mm |
| F | 2.5319 in 64.310 mm |
| H | 3.2079 in 81.480 mm |
| D1 | 3.8110 in 96.800 mm |
| D2 | 4.1929 in 106.500 mm |
| p | 0.1252 in 3.180 mm |
| f | 0.0949 in 2.410 mm |
| R | 0.0799 in 2.030 mm |
| U（普通內外圈） | 2.2008 in 55.900 mm |
| V（加強筋內外圈） | 2.3307 in 59.200 mm |
| X（普通內外圈） | 3.5591 in 90.400 mm |
| Z（加強筋內外圈） | 3.3898 in 86.100 mm |
| r | 0.0598 in 1.520 mm |

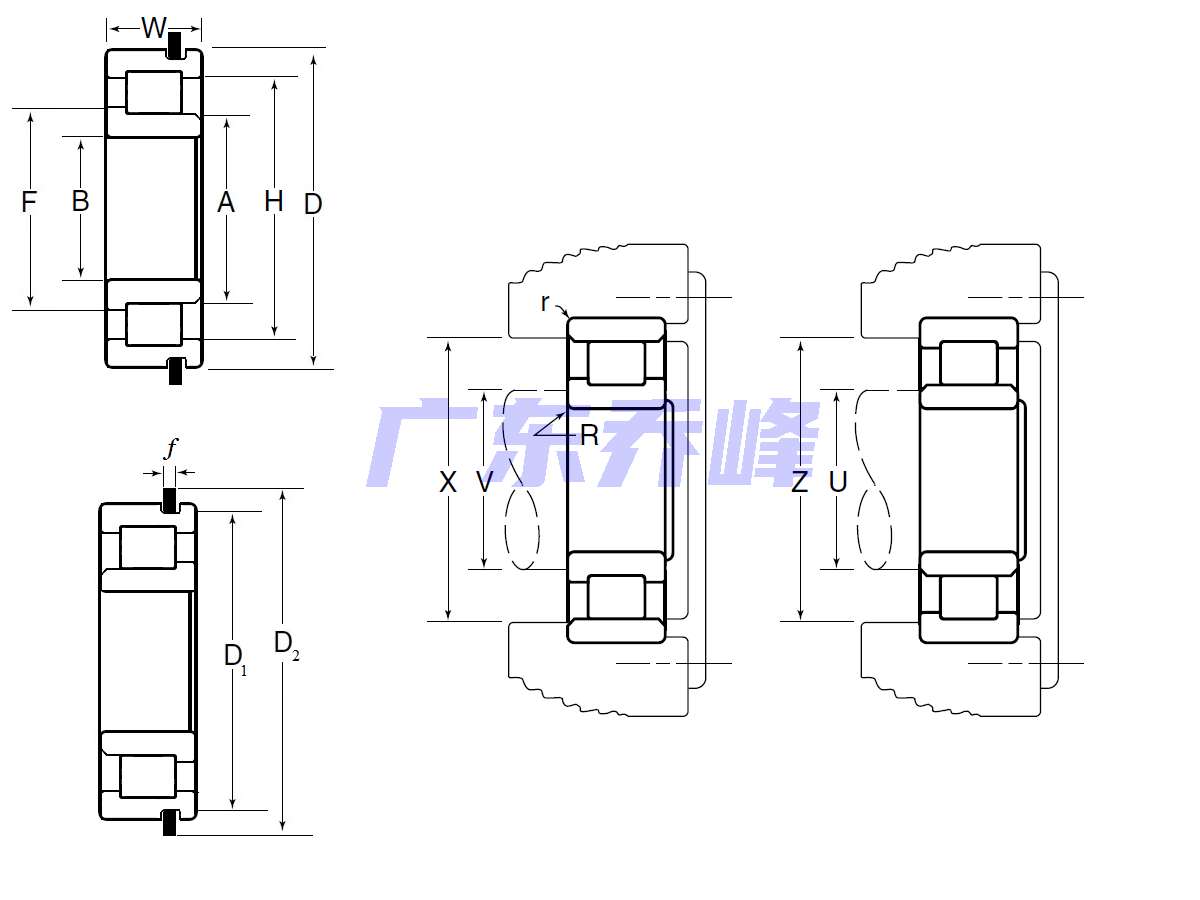

NTN MS1309GEXR軸承尺寸圖
