NTN MR5215EL軸承代號說明
M
R
5
2
1
5
E
L
MR：M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
5：寬度系列：05系列
2：尺寸系列：02系列
15：內徑：75 mm
E：外圈雙擋邊
L：復合鋼保持架
MR：
M：NTN BOWER產品，標準公制尺寸系列，R：內圈單擋邊
5：
寬度系列：05系列
2：
尺寸系列：02系列
15：
內徑：75 mm
E：
外圈雙擋邊
L：
復合鋼保持架

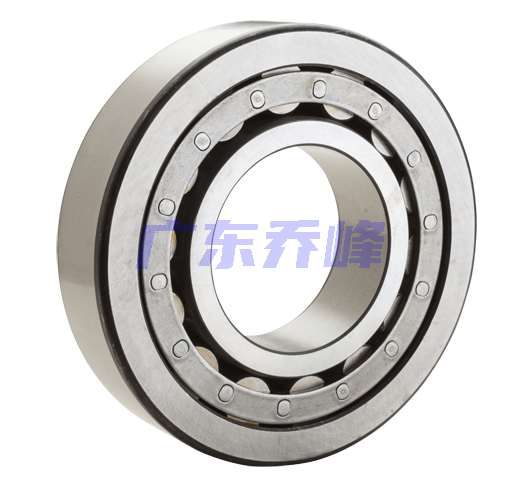

NTN MR5215EL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 72000 lbf 320000 N 320.00 kN |
| 基本額定動載荷 | 47500 lbf 212000 N 212.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MR5215EL軸承尺寸規格
| 圓柱滾子軸承 -可分離型內圈帶一個加強筋，外圈帶兩個加強筋 - 尺寸 | |
| B | 2.9528 in 75.000 mm |
| D | 5.1181 in 130.000 mm |
| W | 1.6250 in 41.275 mm |
| A | 3.5051 in 89.030 mm |
| F | 3.6949 in 93.850 mm |
| H | 4.3799 in 111.250 mm |
| R | 0.1000 in 2.540 mm |
| U（普通內外圈） | 3.3701 in 85.600 mm |
| V（加強筋內外圈） | 3.5000 in 88.900 mm |
| X（普通內外圈） | 4.7283 in 120.100 mm |
| Z（加強筋內外圈） | 4.5512 in 115.600 mm |
| r | 0.0598 in 1.520 mm |

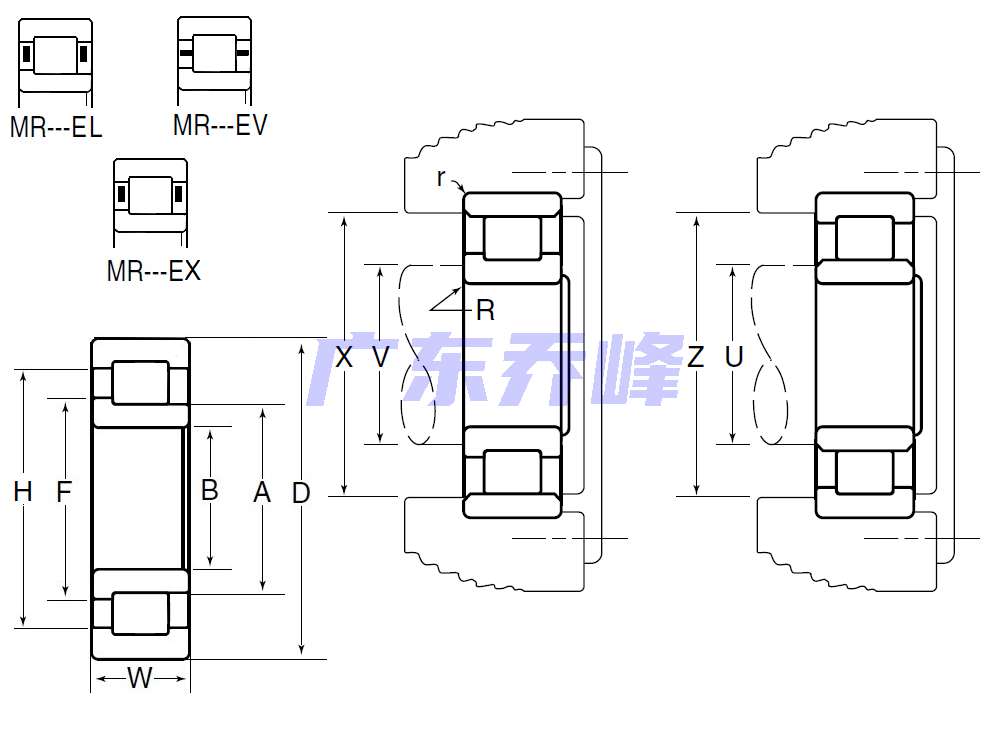

NTN MR5215EL軸承尺寸圖
