NTN-SNR MLECH71905HV軸承代號說明
M
L
E
C
H
7
1
9
0
5
H
V
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
05：內徑：25 mm
H：接觸角 25o
V：高精度
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
05：
內徑：25 mm
H：
接觸角 25o
V：
高精度
NTN-SNR MLECH71905HV軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLECH71905HV軸承尺寸規格
| 密封混合陶瓷角接觸球軸承 - 接觸角 17°，高精度 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.3543 in 9.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0079 in 0.200 mm |
| 接觸角 | 25 o |
| a（負荷中心） | 0.4724 in 12.000 mm |
| d2 | 1.1811 in 30.000 mm |
| d3 | 1.2047 in 30.600 mm |
| D1 | 1.4252 in 36.200 mm |
| D4 | 1.4685 in 37.300 mm |
| 雙列寬度 | 0.7087 in 18.000 mm |
| 三列寬度 | 1.0630 in 27.000 mm |
| 四列寬度 | 1.4173 in 36.000 mm |

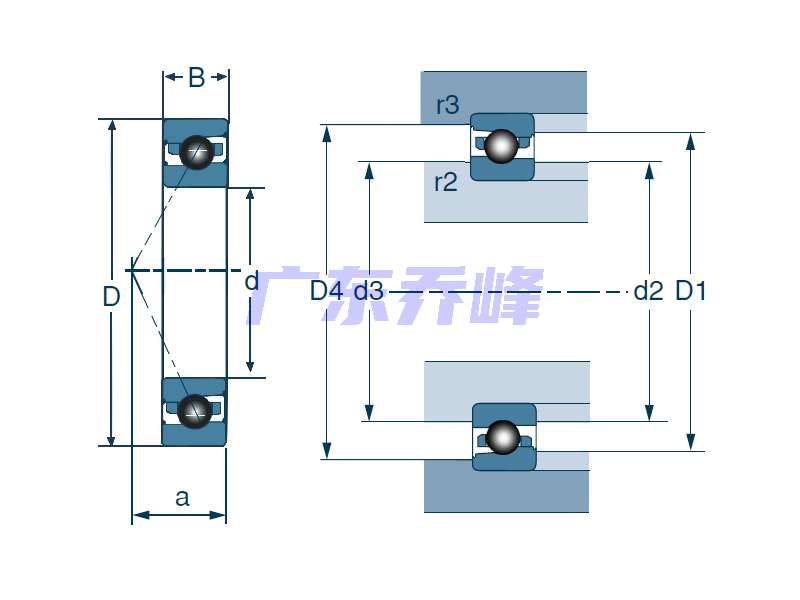

NTN-SNR MLECH71905HV軸承尺寸圖
