NTN-SNR MLCH7017CVDUJ74S軸承代號說明
M
L
C
H
7
0
1
7
C
V
D
U
J
7
4
S
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
17：內徑：85 mm
C：接觸角 17o
V：高精度
DU：通用配對
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
17：
內徑：85 mm
C：
接觸角 17o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLCH7017CVDUJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH7017CVDUJ74S軸承尺寸規格
| 高速雙列混合陶瓷角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| 2B | 1.7323 in 44.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 17 o |
| d2 | 3.9173 in 99.500 mm |
| d3 | 3.8780 in 98.500 mm |
| D1 | 4.5866 in 116.500 mm |
| D4 | 4.7835 in 121.500 mm |
| D5 | 4.0709 in 103.400 mm |
| E | 0.0980 in 2.490 mm |

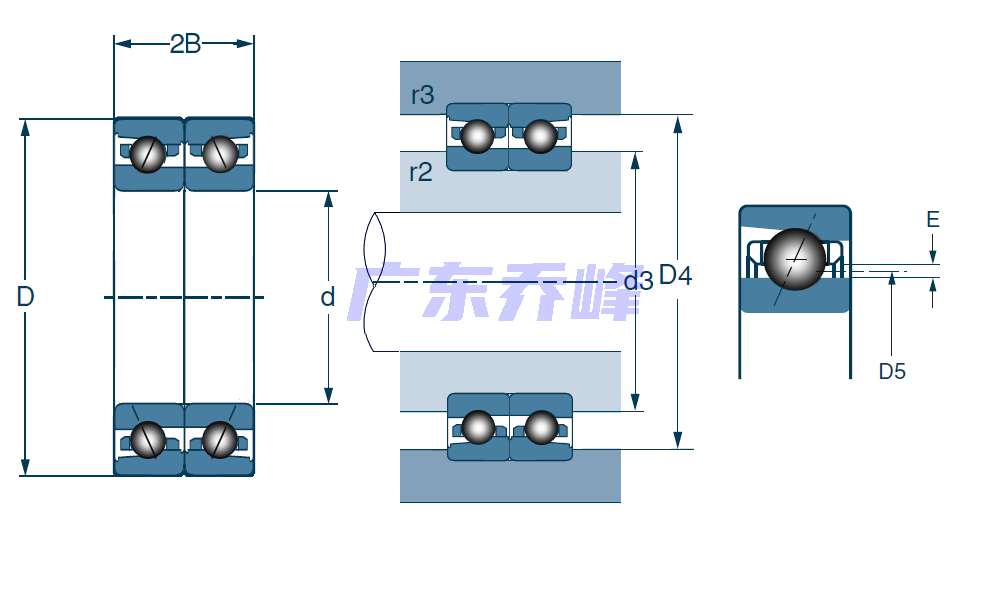

NTN-SNR MLCH7017CVDUJ74S軸承尺寸圖
