NTN-SNR ML7002HVDUJ84S軸承代號說明
M
L
7
0
0
2
H
V
D
U
J
8
4
S
ML：高轉速高精度角接觸軸承
7：角接觸球軸承
0：尺寸系列：10系列
02：內徑：15 mm
H：接觸角 25o
V：高精度
DU：通用配對
J8：中度預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
7：
角接觸球軸承
0：
尺寸系列：10系列
02：
內徑：15 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J8：
中度預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR ML7002HVDUJ84S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 中型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR ML7002HVDUJ84S軸承尺寸規格
| 高速雙聯角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.2598 in 32.000 mm |
| B | 0.3543 in 9.000 mm |
| 2B | 0.7087 in 18.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接觸角 | 25 o |
| d2 | 0.7953 in 20.200 mm |
| d3 | 0.7638 in 19.400 mm |
| D1 | 1.0118 in 25.700 mm |
| D4 | 1.0551 in 26.800 mm |
| D5 | 0.8386 in 21.300 mm |
| E | 0.0728 in 1.850 mm |

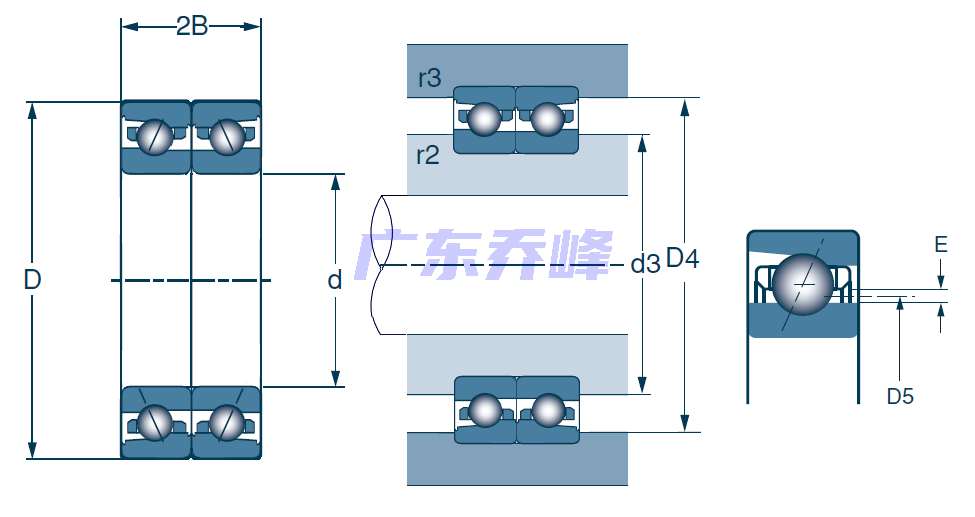

NTN-SNR ML7002HVDUJ84S軸承尺寸圖
