NTN M1314UL軸承代號說明
M
1
3
1
4
U
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
14：內徑：70 mm
U：外環內徑上帶一個擋邊和一個擋圈
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
14：
內徑：70 mm
U：
外環內徑上帶一個擋邊和一個擋圈
L：
復合鋼保持架
NTN M1314UL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 55500 lbf 247000 N 247.00 kN |
| 基本額定動載荷 | 47500 lbf 211000 N 211.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1314UL軸承尺寸規格
| 帶保持架和滾子的外圈，一邊帶加強筋&一邊帶擋圈 - 尺寸 | |
| A | 3.5118 in 89.200 mm |
| D | 5.9055 in 150.000 mm |
| C | 4.8110 in 122.200 mm |
| W | 1.3780 in 35.000 mm |
| r | 0.0799 in 2.030 mm |
| H | 4.8110 in 122.200 mm |

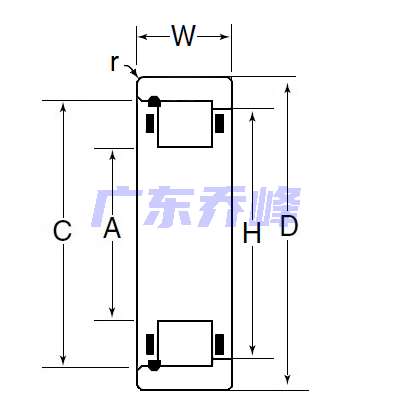

NTN M1314UL軸承尺寸圖
