NTN JELPFL202-009軸承技術規格
| 類型 | 雙螺栓法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | JEL202-009 |
| 軸承座型號 | PFL203 |
| 殼體鑄造型式 | 兩片接合式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型 |
| 基本額定動載荷 | 2160 lbf 9600 N 9.60 kN |
| 基本額定靜載荷 | 1030 lbf 4600 N 4.60 kN |
| 極限轉速 | 11000轉/分鐘 |
| 重量 | 0.700 lb 0.300 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 不可再潤滑 |
NTN JELPFL202-009軸承尺寸規格
| 雙螺栓菱形法蘭式軸承座單元，沖壓鋼外殼，帶偏心鎖緊套，JELPFL型 - 尺寸 | |
| d | 0.5625 in 14.288 mm |
| H | 3.1875 in 81.0 mm |
| L | 2.3125 in 59.0 mm |
| J | 2.5000 in 63.5 mm |
| A | 0.5625 in 14.0 mm |
| A1 | 0.1570 in 4.0 mm |
| N | 0.2812 in 7.1 mm |
| B1 | 1.1260 in 28.600 mm |
| S | 0.2559 in 6.500 mm |
| H1 | 1.9219 in 49.0 mm |

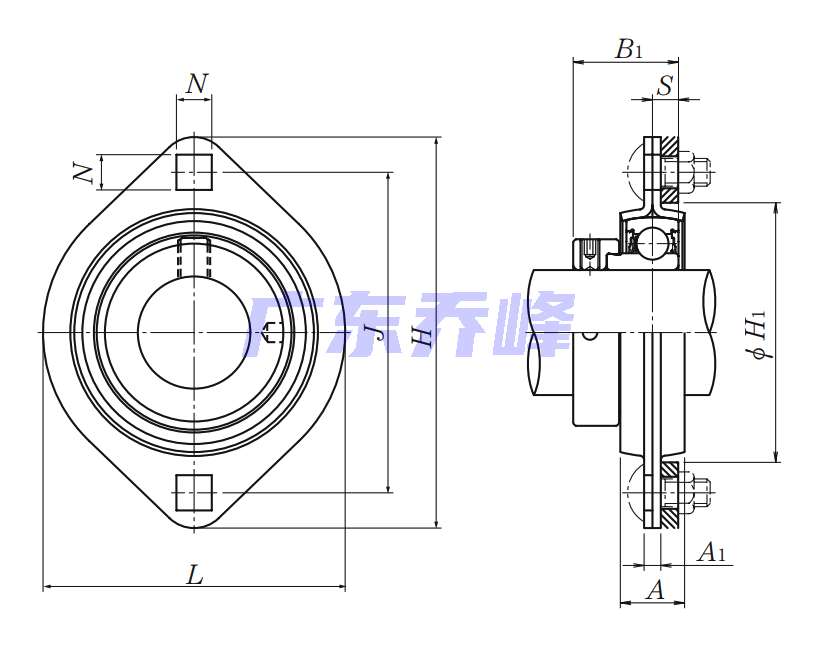

NTN JELPFL202-009軸承尺寸圖
NTN JELPFL202-009軸承同尺寸型號
| AELPF202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| ASPF202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| JELPF202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| AELPFL202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| JELPFL202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| ASPFL202-009 | 詳細尺寸，d：14.288mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| 共計找到6條記錄 | |
NTN JELPFL202-009軸承相關配件/適用型號
| JEL202-009 | 詳細尺寸，d：14.288mm，dD：40.000mm，c：13.000mm，b：28.600mm，r：0.600mm |
