NTN HPC103TR2軸承代號說明
H
P
C
1
0
3
T
R
2
HP：盤式軸承
C：圓柱外圈
103：軸徑：1.1875 in
T：三層唇封
R2：R：可再潤滑，2：特殊特征代號
HP：
盤式軸承
C：
圓柱外圈
103：
軸徑：1.1875 in
T：
三層唇封
R2：
R：可再潤滑，2：特殊特征代號
NTN HPC103TR2軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 六角頭 |
| 外圈類型 | 圓柱型 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 結構 | 單列 |
| 游隙 | C3 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HPC103TR2軸承尺寸規格
| 帶緊定襯套的軸承 - HP型，六角孔，圓柱內徑 - 尺寸 | |
| H（0.0050/0） | 1.2512 in 31.780 mm |
| D | 2.8346 in 72.000 mm |
| C（0/-0.0047） | 0.9120 in 23.165 mm |
| B（0/-0.0047） | 1.4844 in 37.704 mm |
| R | 0.0394 in 1.000 mm |
| 軸徑 | 1.250 in 31.750 mm |

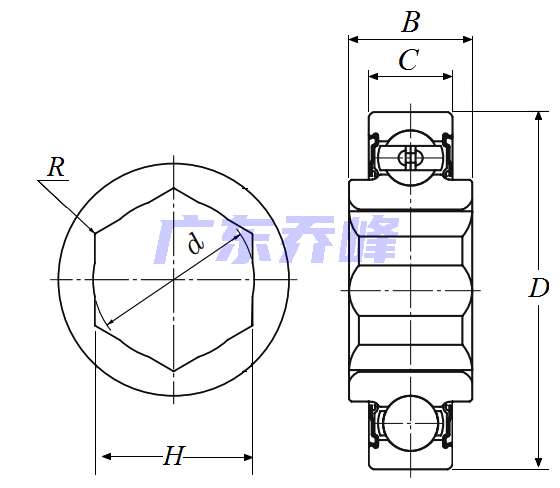

NTN HPC103TR2軸承尺寸圖
